21 век привносит свои коррективы во все вещи, причем даже в те, которые с виду невозможно изменить.

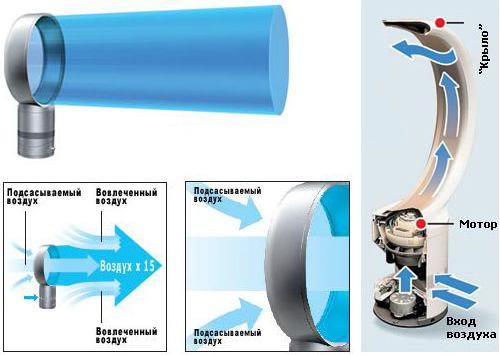

Схема работы безлопастного вентилятора

Схема работы безлопастного вентилятора.

В 20 веке никто и не смог бы себе представить безлопастной вентилятор, но такая система все же работает исправно.

Как действует система

Принцип работы был взят у современных реактивных самолетов, чьи турбины уже не оснащаются большими вентилями, но все же турбина для создания тяги у них есть. В вентиляторе такая турбина тоже имеется, но расположена она в ножке, благодаря чему становится незаметной для глаза. Низкий уровень шума, в свою очередь, ее тоже не выдает.

Если посмотреть на ножку, то можно заметить со всех сторон наличие большого количества маленьких отверстий. Служат они в данном случае не только для охлаждения системы, но и для забора воздуха. Среднестатистическая турбина способна прогонять около 20 л/с, что довольно много по сравнению с вентиляторами с лопастями.

Скорость перехода воздуха из рабочей части в распределительное кольцо (форма может быть разной, но желательно без углов, чтобы не создавать лишнего напряжения) в среднем составляет 90 км/ч. Распределительное кольцо изготовлено особым образом, благодаря чему выходящий воздух идет равномерно, создавая плотный контур с разреженной серединой. Если обратить внимание на срез, то кольцо изнутри полое, кроме места щели (порожек для формирования направленного давления).

Устройство безлопастного вентилятора

Устройство безлопастного вентилятора.

На выходе плотный поток воздуха на скорости в 90 км/ч встречается со стоячим разреженным воздухом, после чего они компенсируют друг друга. Такое взаимодействие не приводит к понижению скорости в 2,5-3 раза, но увеличивает объема воздуха до 20 раз. Т.е. на выходе можно получить 400 л/с на скорости в 30-36 км/ч, при этом движение будет строго равномерным.

Основным преимуществом служит безопасность, т.к. например, ребенок уже не сможет потрогать лопасти в движении, к тому же их не разорвет от излишнего напряжения со временем, что довольно часто бывает с пластмассовыми лопастями. Протереть пыль можно в любой удобный момент, т.к. снаружи нет никаких металлических выводов и движущихся частей.

Но есть и свои минусы, из-за которых спрос на устройства пока не обошел конкурента:

  1. Шум. Несмотря на то что турбина работает почти беззвучно, вырывающийся поток воздуха создает очень сильный гул.
  2. Ценовая политика. Именно этот фактор останавливает многих любителей уникальных вещей, а цена тут в несколько раз выше аналогов с пропеллером. Эта мера временная, т.к. технология новая, но при освоении ее несколькими серьезными корпорациями и ряде технических доработок цена уже мало будет отличаться.

Безлопастной вентилятор — это современный прибор, который позволяет существенно снизить риски, а его дизайн отличается оригинальностью, привлекающей любителей необычного.

Несмотря на высокую цену, спрос повышается с каждым днем, а вместе с ним растет разнообразие и качество.
