Узел прохода через кровлю воздуховода является многофункциональным элементом. Он обеспечивает отвод отработанного воздуха из помещений, герметичность кровельного пирога в месте прохода, эстетику восприятия конструкции в экстерьере здания.

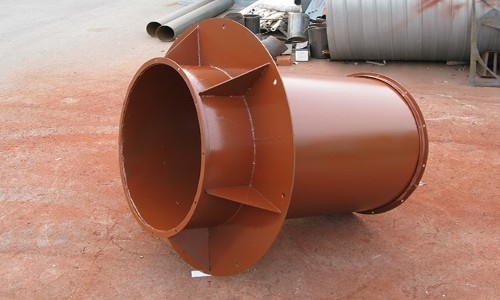

Рисунок 1. Узел прохода перед установкой обязательно обрабатывается антикоррозийным составом.

Вентиляция сквозь крышу проходит при помощи элементов-патрубков. Производители выпускают эти детали для различных уклонов, конфигураций скатов, оснащают дополнительными опциями.

Назначение кровельного элемента УП

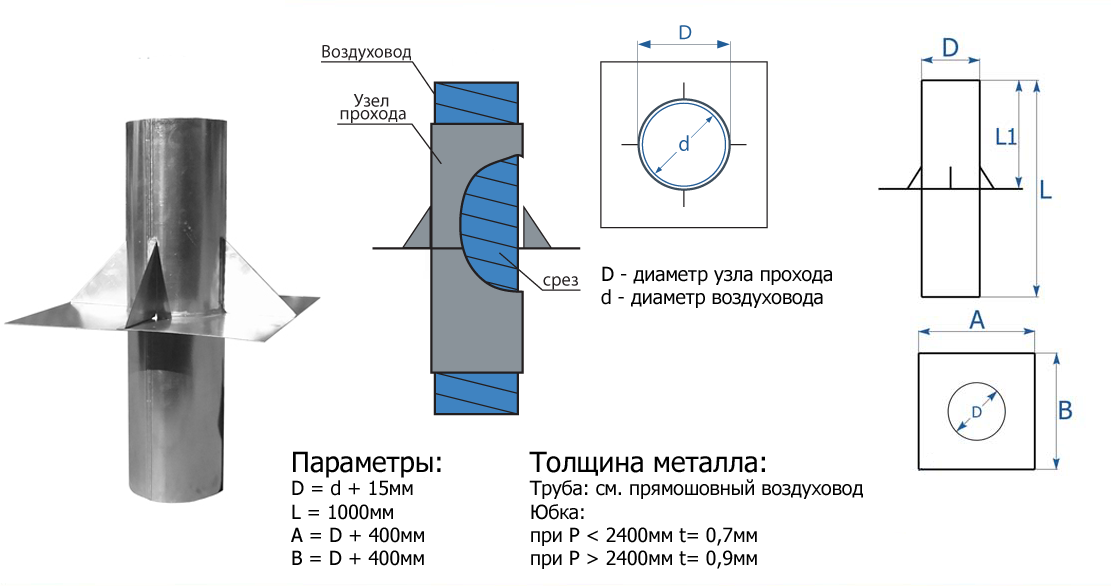

Схема и габаритные размеры узла прохода для мягкой кровли.

Узел прохода вентканала через кровлю маркируется УП, насчитывает в стандартном варианте 11 наименований. Для сложных эксплуатационных условий этот доборный элемент проектируется, изготавливается индивидуально. Узел прохода трубы через кровлю регламентируется ГОСТом 15150, определяющим диаметр, габариты конструкции.

При помощи кровельной проходки отводится только холодный воздух, для дымоходов применяют конструкции из огнеупорных материалов, размеры которых контролируются другими нормами СНиП.

При выборе УП для воздуховода через кровлю ориентируются на степень запыленности, разницы температур, загазованности, влажности транспортируемой воздушной смеси. Фиксация доборного элемента прохода воздуховода через кровлю осуществляется к силовому каркасу крыши (обрешетке либо контробрешетке). Показано на рис.1.

Модификации проходного узла УП

Рисунок 2. Модификации для металлочерепицы не подлежат сверлению и крепятся только на герметик.

Узел прохода коммуникаций через кровлю классифицируют по признакам:

1. Геометрии корпуса: прямоугольные, эллипсные, квадратные, круглые модели.
2. Назначению – модификации для антенных выходов, систем центральных пылесосов (система Умный дом), кухонных вытяжек, фановых труб, кровельных, бытовых вентиляторов.
3. Материалу. Чаще всего используется оцинковка, полимеры, железобетон.
4. Наличию утеплителя – излишне влажный воздух в зимний период вызывает интенсивное обледенение стенок, приводящее к снижению сечения.

Узла прохода инженерных систем через кровлю часто оснащается опциями:

• конденсатосборник монтируется под кровельным пирогом внутри чердачного помещения;
• клапаны: ручные, механические, автоматические.

Узел прохода фановой трубы через кровлю применяется редко, так как наиболее распространены технологии, позволяющие сохранить целостность кровельного пирога:

• обвод крыши по стене;
• замена фановой канализационной трубы вакуумным клапаном в верхнем уровне стояка

Для прочих коммуникаций узел прохода воздуховода остается единственным конструктивным решением отвода отработанного воздуха из жилых, функциональных помещений. В отсутствие клапана в маркировке используются буквы УП с цифрой 1, клапанные элементы обозначают УП2. Следующие две цифры, начинающиеся с 0, свидетельствуют об отсутствии конденсатосборника, с 1 – о его наличии. Таким образом, модель УП2-11 оснащена всеми необходимыми элементами, УП-01 не имеет кольца, в которое собирается конденсат, УП1 является бюджетным вариантом, не имеющим опций.

Технологии монтажа узла УП

Рисунок 3. Последовательность монтажа узла прохода.

Для монтажа элемента прохода воздуховода внутрь деревянной стропильной системы достаточно выполнить последовательность действий:

1. Демонтаж кровли. Вокруг трубы вырезается люк либо два соседних листа временно сдвигают в сторону.
2. Установка нижних элементов. Две штампованные металлические пластины фиксируются друг к другу клеевым составом по месту, заводятся снизу обрешетки из чердачного помещения, крепятся к ней саморезами.
3. Укладка изолятора. Лист изоляционного материала (базальтовая вата по стеклохолсту) с отверстием под трубу одевается на нее сверху, укладывается на пластины, смонтированные на предыдущем этапе.
4. Восстановление покрытия . Использующаяся облицовка (профлист, металлочерепица) возвращается на место, не доходя до трубы по периметру на 2-5 см.
5. Монтаж корпуса . На трубу надевается декоративный кожух под цвет используемого покрытия.
6. Установка юбки. Резиновая деталь, повторяющая форму корпуса, одевается через трубу, фиксируется к ней хомутом.

Узел прохода через кровлю не может обеспечить абсолютную герметичность, поскольку чаще всего используется волнистая кровля. Между волнами, плоской подошвой корпуса остается свободное пространство, в которое вода может попасть лишь сверху.

Схема размеров узла прохода.

Для защиты от осадков узлы, в которых вентиляция пересекает плоскость кровли, герметизируют следующим способом:

• фартук из листовой стали состоит из двух деталей для возможности регулировки по ширине;
• разметку производят по месту, вырезая в каждой детали полукруг под трубу;
• по бокам деталей имеется изгиб, высота которого равна высоте волны используемого материала;
• длина фартука составляет расстояние от конька до дальней от него стенки воздуховода + 45 см;
• ширина кратна расстоянию между волнами (в пределах 75 – 60 см).

Детали фартука приклеивают внахлест, верхняя часть запускается под коньковый элемент, снизу влага попасть в кровельный пирог не сможет благодаря законам физики. При значительном удалении от конька запустить под него фартук не получится. В этом случае используют металлическую полосу, которая крепится по периметру (шаг саморезов 5 – 3 см), качественно огибая самые сложные конфигурации профиля листов металлочерепицы. Под фартук подкладывают резиновый уплотнитель либо используется герметик (рис.2)

Резиновая юбка может использоваться самостоятельно без металлического патрубка для полимерных труб 11 см в диаметре. Подобные воздуховоды обычно удаляют воздух из центральных пылесосов либо систем канализации (фановые трубы). На резиновом конусе имеются цилиндрические риски с соответствующими диаметрами. Для обеспечения герметичности для 11 мм трубы срезается меньший размер (9 см). Резиновые юбки качественно прилегают к вертикальным, горизонтальным волнам профлиста/металлочерепицы, ондулина. Перед монтажом по периметру наносится герметик, фиксация осуществляется к кровельному материалу, а не к обрешетке (рис. 3)

Плоскую бетонную крышу проходят другим способом:

• после изготовления отверстия в плите покрытия в него монтируется бетонный стакан;
• он крепится анкерами, заделывается раствором;
• диаметр сквозного отверстия стакана соответствует наружному размеру металлической проходки.

В стаканах имеются анкеры для качественной фиксации металлических элементов от вертикального смещения. При значительном удалении воздуховодов от конька резко увеличивается высота трубы над уровнем ската. Вертикальное смещение предотвращают системами растяжек, крепящихся к крыше анкерами.

Независимо от способа крепления патрубка (в композитную кровлю или ж/б плите) эта деталь имеет нижний фланец для крепления клапана либо труб воздуховода. Таким образом, конструкция проходки состоит из двух основных элементов:

• патрубок – кусок трубы с фланцами, герметизирующий щель между основанием кровли, воздуховодом
• раскладка – широкая металлическая полоса с боковыми отбортовками, герметизирующая щель между верхним слоем кровельного пирога, трубой.

Дистанционное управление клапана предпочтительнее ручного, так как, для изменения режимов «Открыто»/«Закрыто» придется подниматься на крышу.

Производители натуральной, цементно-песчаной черепицы выпускают специальные элементы для систем вентиляции из этого же материала. Они выполнены в едином стиле с гонтами основной кровли, поэтому обеспечивают максимальную интеграцию инженерных систем.
