Продухи в устроенном фундаменте — так принято называть отверстия, расположенные в части фундамента, находящейся над землей. Преследуемая цель — вентиляция пространства, расположенного под первым этажом. Зачем это нужно? В указанном пространстве зачастую собирается довольно большое количество влаги, испаряемой почвой. Эта самая влага — основной враг большинства строений. Так как под ее пагубным воздействием они отсыревают, с большим процентом вероятности здания могут оказаться поражены плесенью и гнилью. Особенно остро проблема стоит, если речь идет о деревянной конструкции. Невентилируемое подполье грозит не только влагой, но и возможным скоплением газа. Чтобы эти проблемы не тревожили вас своим появлением, необходимо продумать и сразу сделать продухи в фундаменте.

Схема устройства фундамента

Схема устройства фундамента.

Продухи в большинстве случаев нужны, если при строительстве заливают ленточный элемент, в котором присутствует цоколь.

Форма продуха не играет ровно никакой роли. Он может быть круглый, квадратный, прямоугольный. Длина по правилу обязательно равна ширине ленты фундамента.

Выполняя проект, крайне важно акцентировать внимание на данных системах. А чтобы они в полном объеме выполняли свое предназначение, расположение их должно быть строго друг напротив друга.

Как вы уже поняли, с помощью продух появляется обычный сквозняк. И количество проходящего через них воздуха будет прямо пропорционально сухости вашего подвала. В нем никогда не появятся грибки и плесневелые «узоры». А воздух порадует отсутствием неприятного запаха.

Как сделать продухи правильно: особенности, характеристики

Схема расположения продухов

Схема расположения продухов.

Планирование продух при возведении ленточного фундамента необходимо делать еще на стадии стройки опалубки. Обязательно следите за высотой поверхности земли. Этот показатель должен быть не меньше 30 см, во избежание подтекания талых вод. В зависимости от выпадаемых осадков и особенностей нахождения дома, он может варьироваться.

Казалось бы, довольно обычное устройство, представляющее канал в цоколе основания дома, но его создание требует определенной доли ответственности. И прежде чем приняться за работу, выясните три главных момента:

  1. Где должен находиться продух.

От этого зависит работа всей системы в целом. Как уже упоминалось выше, идеальным вариантом будет сквозной продух, оси отверстий на параллельных стенах находятся на одной линии. В данном случае в действие вступает «естественная» циркуляция воздуха.

  1. Линейный размер продуха, или попросту, габариты.

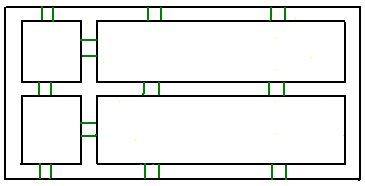

Схема вентиляции ленточного фундамента

Схема расположения вентиляции ленточного фундамента.

Данный момент не менее важен, так как показывает, насколько эффективно будет работать приточно-вытяжная система. Размер продуха определяет объем проходящего воздуха.

Соответственно, большой объем уменьшает количество влаги в пространстве подвального помещения. Кроме того, прослеживается взаимосвязь габаритов вытяжного и приточного каналов, наличие естественной циркуляции воздуха. При игнорировании этого параметра система попросту себя не оправдает за отсутствием ожидаемого эффекта.

  1. Система закрытия продуха.

Данный момент не лишит вентиляцию работоспособности и эффективности. Но от него зависит еще один такой немаловажный параметр, как теплостойкость фундамента. Понадобятся ли вам «сквознячки» зимой? Естественно, нет. Вот именно для сохранности тепла данной части строения в зимнее время и стоит закрыть продухи. В таких случаях используется несколько видов закупорки: механический запор, монтажная пена или пробка из ветоши, как самый простой вариант.

Вернуться к оглавлению

Размер, местоположение, количество

Узлы устройства продуха для вентиляции подполья

Узлы устройства продуха для вентиляции подполья.

Определенные размеры отверстий высчитываются с учетом площади цокольной части фундамента. Обычно это соотношение составляет 1:400. Пример: фундамент с цокольной частью 400 кв. м должен быть обустроен продухами площадью 1 кв. м. При всем при этом S min одного отверстия не менее 0,05 кв. м. Размер максимальных продухов не рекомендуется рассчитывать более 0,85 кв. м. Ведь если отверстие будет больше, не избежать армирования по периметру. Диаметр сечения также зависим от размера здания, при 5-10 см с ростом основания здания увеличивается диаметр. Расстояния между отверстиями в фундаменте 2,5-3 м. При наличии перемычек по ним также прокладываются продухи.

Как уже упоминалось, продух может быть различной формы: квадрат, круг, прямоугольник, даже треугольник. Но в большинстве случаев, опираясь на эстетическое восприятие, выбирается прямоугольная форма. Хотя ваш дом — ваш «вкус и цвет».

Располагаются продухи по возможности равномерно. Чтобы избежать учащения у углов, от них делаются внутренние отступы не более 90 см. Не следует забывать о симметричность и четном количестве отверстий для вентиляции. В вопросе высоты руководствуйтесь правилом — чем выше от земли, тем лучше.

Вернуться к оглавлению

Нюансы устройства и рекомендации

Размещение отверстий продухов в фундаменте

Размещение отверстий продухов в фундаменте.

Прочтя вышеизложенное, не спешите хватать перфоратор и бросаться на амбразуру, вернее, на фундамент. Это абсолютно не приемлемо со стороны трудоемкости и безопасности процесса. Кроме как разрушения фундамента, грозящего нарушению целостности всего дома, данным способом вы ничего не добьетесь. Маленькая трещина под действием температур вырастет до вполне внушительных размеров. Поэтому строительство вентиляционной системы следует начинать при закладке основания. Технология полностью зависима от варианта строительства цоколя:

  1. Продухи в монолитном фундаменте.

В свободной продаже имеются опалубки для такого вида основания, у которого вентиляционные отверстия предусмотрены изготовителем. Но его под силу сформировать самостоятельно. Для начала вырывается ленточный котлован, за этим следует насыпать «подушку» из песка и проложить каркас. Определяется объем и местоположение продух.

В вырезанные углубления укладывается пластиковая труба.

Обычно ее заворачивают в рубероид. Стыки герметизируются при помощи силикона, а труба забивается деревянной колодой, чтобы не лопнула под бетоном. Для усиления прочности вокруг конструкции прокладывается арматурный каркас и заливается раствором. По прошествии установленных 7-10 дней проводится демонтаж опалубка, вынимается труба.

Если отверстия большие по размеру, они прикрываются решетками. Это делается на случай появления мышей или других грызунов.

  1. Продухи в кирпичном фундаменте.

Тут расчет производится, как указывалось выше, по отношению площадей (1:400). При укладке второго и третьего ряда пропускается пара кирпичей. На их место укладывается труба, на которую впоследствии надежно наносится кладка. Плюсом кирпичного фундамента с полым цоколем является то, что вычислив площадь одного продуха, просчитав количество, вполне возможно получить оптимальное отношение площадей и наиболее точное сопоставление противоположных осей.

Вернуться к оглавлению

Практические рекомендации

Пример устройства продуха

Пример устройства продуха.

Специалисты отдельно акцентируют внимание на том, чтобы вы не использовали при создании продухов деревянные брусья. Такая категоричность вызвана тем, что извлечь намертво «приросший» брус из бетона практически невозможно. Чтобы его выбить, впоследствии придется приложить большое количество усилий, и не факт, что они увенчаются успехом.

Наилучшим вариантом при обустройстве продуха будет обычная труба, Д = 110-130мм, пластиковая или асбестоцементная, в зависимости от вашего выбора и доступности. Чтобы не переживать за сохранность трубы — ведь она может повредиться под бетоном — ее следует заполнить песком. Также возможно использование при устройстве продухов остатков труб канализации и деревянных коробов.

Если на этапе строительства непредвиденные обстоятельства помешали вам сделать вентиляционные отверстия, и цоколь уже облицован, исправить ситуацию можно алмазным сверлением. Ему не воспрепятствует даже арматура, и сечение пройдет в том месте, где оно необходимо. Диаметр алмазной коронки подбирают отдельно. Как правило, он составляет 130-160 мм. При произвольно выбранном размере края останутся идеально ровными. На качество не окажет влияния даже толщина стен.

Продухи в фундаменте — дело серьезное несмотря на довольно безответственное отношение многих. Но все же остаются те, кто до сих пор находит их наличие необязательным. Помните: внимание, забота и бережливость сделают ваш дом надежной, теплой и уютной крепостью.
