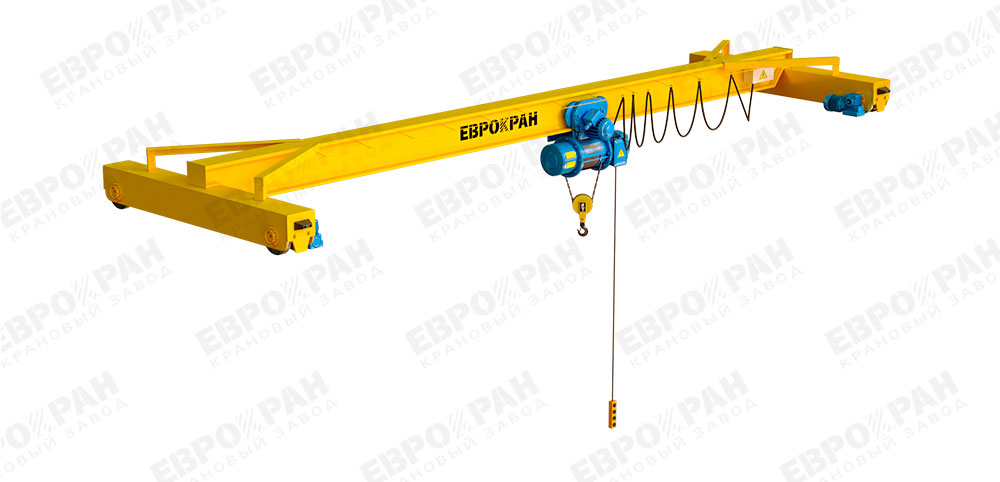

Кран-балка — это одна из наиболее востребованных грузоподъёмных конструкций, которая активно используется на производственных предприятиях, складах и в строительстве. Её главное преимущество заключается в том, что она сочетает компактные размеры с высокой эффективностью. Для проектирования и дальнейшего изготовления всегда создаются специальные чертежи кран-балок по грузоподъёмности, которые отражают не только форму, но и параметры прочности конструкции. Подробнее о габаритных чертежах кран-балок можно узнать на сайте https://kranbalki.ru/krany-po-gruzopodemnosti/kran-balki-po-gruzopodemnosti/
Роль чертежей в проектировании
Чертёж является основой для производства и монтажа оборудования. Он фиксирует:
- тип балки (одно- или двутавровая);
- максимальную грузоподъёмность;
- габариты пролёта и высоту подъёма;
- материалы и толщину металла;
- расположение опор и механизмов.
Без правильно составленного чертежа невозможно гарантировать безопасную эксплуатацию оборудования, ведь даже небольшая ошибка в расчётах может привести к аварийной ситуации.
Классификация по грузоподъёмности
Чертежи всегда формируются с учётом массы, которую должна поднимать конструкция. Основные категории:
- Лёгкие кран-балки — до 1 тонны. Используются в мастерских, на складах с малым оборотом.
- Средние — 1–5 тонн. Наиболее популярный вариант для большинства производственных площадок.
- Тяжёлые — свыше 5 тонн. Применяются на крупных промышленных объектах и стройплощадках.
Каждая группа требует особого подхода к проектированию. Например, для лёгких балок достаточно упрощённой схемы, а для тяжёлых конструкций учитываются дополнительные факторы: вибрация, износ металла, нагрузка на опоры.
Важные элементы чертежей
На чертежах кран-балок по грузоподъёмности выделяются несколько ключевых элементов:
- Балки — основной несущий элемент;
- Концевые тележки — обеспечивают передвижение по рельсовому пути;
- Таль или лебёдка — механизм подъёма;
- Опоры — фиксирующие элементы, определяющие устойчивость конструкции;
- Системы безопасности — ограничители и датчики перегрузки.
Особенности проектирования
При разработке чертежа учитываются следующие факторы:
- Условия эксплуатации — закрытое помещение или открытая площадка.
- Климатическая зона — температурные перепады и влажность могут влиять на материал.
- Срок службы оборудования — чем дольше планируется эксплуатация, тем больше запас прочности закладывается.
- Технологические требования — частота подъёмов, скорость передвижения, дополнительные опции.
Современные проектировщики используют специализированные программы, позволяющие создавать трёхмерные модели, где можно проверить прочность конструкции и выявить слабые места ещё на этапе разработки.
Зачем изучать готовые чертежи
Даже если предприятие планирует заказать индивидуальное оборудование, изучение типовых чертежей помогает понять:
- какие решения чаще всего применяются для определённой грузоподъёмности;
- как распределяется нагрузка на опоры;
- какие материалы оптимальны для конкретных условий эксплуатации;
- возможные способы модернизации.
Таким образом, чертежи не только выполняют техническую функцию, но и служат источником информации для анализа и оптимизации будущего проекта.
Ошибки при работе с чертежами
На практике часто встречаются ошибки, которые могут привести к проблемам:
- недооценка максимальной нагрузки;
- игнорирование климатических условий;
- неправильный выбор толщины металла;
- отсутствие учёта динамических нагрузок;
- слишком упрощённые схемы без расчёта на износ.
Избежать этих проблем помогает профессиональный анализ и проверка всех расчётов до начала производства.
Заключение
Чертежи кран-балок по грузоподъёмности — это не просто схемы, а основа безопасной и эффективной эксплуатации оборудования. Грамотный проект позволяет выбрать оптимальные материалы, рассчитать допустимую нагрузку и продлить срок службы конструкции. Для производств, где безопасность и надёжность стоят на первом месте, тщательная работа с чертежами становится обязательным этапом.
