Создание качественной пластиковой детали невозможно без грамотного подхода к разработке инструмента, который ее производит. Именно проектирование пресс-форм является фундаментом, определяющим не только внешний вид и точность готового изделия, но и экономическую эффективность всего производства. Для многих предприятий вопрос правильного проектирования оснастки стоит на первом месте, поскольку ошибки на этом этапе приводят к браку и огромным финансовым потерям.
Процесс создания пресс-формы начинается задолго до того, как металл попадет в станок с ЧПУ. Первый и самый важный этап — это тщательный анализ чертежа или 3D-модели будущего пластикового изделия. На этой стадии конструктор оценивает геометрию детали, ее толщину, наличие поднутрений, резьбовых элементов и ребер жесткости. Главная задача — понять, как поведет себя расплавленный полимер в полости формы и как потом извлечь готовое изделие без повреждений.
Анализ технологичности детали
Прежде чем приступить непосредственно к проектированию пресс-форм, специалисты проверяют деталь на технологичность. Не все, что можно нарисовать, можно качественно отлить. Например, слишком тонкие стенки могут стать причиной незаполнения формы, а резкие перепады толщин — вызвать внутренние напряжения и коробление. На этом этапе часто вносятся коррективы в геометрию самой детали: добавляются литниковые каналы, назначаются уклоны для облегчения выталкивания, корректируются радиусы скруглений.
Выбор конструкции и разъема формы

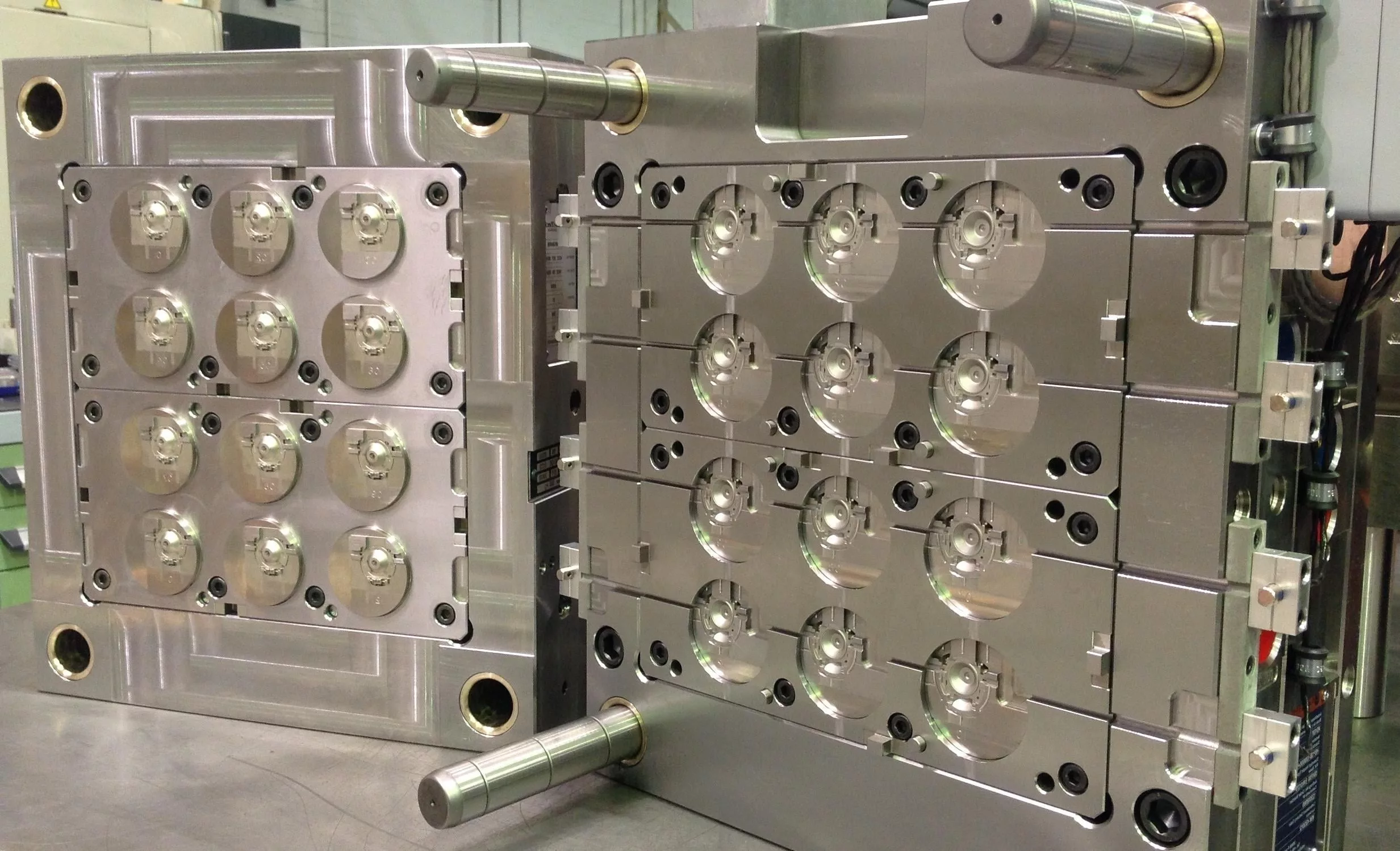

Следующий шаг — определение плоскости разъема. Это воображаемая линия, по которой будут размыкаться две половины формы. От правильного выбора этой плоскости зависит, насколько легко можно будет извлечь деталь и где останутся следы от разъема, которые повлияют на внешний вид. Параллельно с этим выбирается тип оснастки: двухплитная, трехплитная, с горячеканальной системой или с механизмами выталкивания сложных элементов. Выбор зависит от объемов производства и сложности конфигурации изделия.
Моделирование и охлаждение
Современное проектирование пресс-форм немыслимо без использования CAD/CAM систем. Инженер создает виртуальную модель оснастки, где прорабатывает каждую деталь: формообразующие вставки, плиты, выталкиватели, систему охлаждения. Именно система охлаждения играет ключевую роль в производительности. Неправильно спроектированные каналы охлаждения приводят к перегреву формы и увеличению времени цикла. Сегодня широко применяется 3D-моделирование водяных каналов, которые точно повторяют контуры детали, обеспечивая равномерный отвод тепла.
Литниковая система
Особое внимание уделяется литниковой системе — каналам, по которым расплав попадает в полость. Здесь важно рассчитать баланс потоков, чтобы все полости (если форма многоместная) заполнялись одновременно, а воздух успевал выходить через вентиляционные каналы. От того, как затекает пластик, зависит, будут ли в детали спаи и воздушные ловушки.
Выбор материалов
Параллельно с геометрией решается вопрос о материале оснастки. Для мелкосерийного производства может быть достаточно алюминия, который легче обрабатывается и быстрее охлаждается. Для массового производства с миллионными тиражами необходима закаленная сталь, устойчивая к износу. Конструктор закладывает в чертежи требования по твердости, термообработке и антикоррозионным покрытиям.
Итоги проектирования
Подводя итог, можно сказать, что проектирование пресс-форм — это сложный многоступенчатый инженерный процесс, требующий глубоких знаний в области гидродинамики, теплофизики и материаловедения. Качественно выполненный проект оснастки гарантирует стабильность размеров детали, сокращение времени цикла литья и минимизацию брака. Именно от того, насколько грамотно проведен начальный этап разработки, зависит успех всего последующего производства. Инвестиции в профессиональное проектирование всегда окупаются за счет долговечности и надежности готовой пресс-формы.
