При изготовлении изделий по чертежам заказчика контроль качества — это не отдельный этап, а сквозной процесс, который сопровождает изделие от закупки материала до отгрузки. Именно он обеспечивает главное: фактическое соответствие детали требованиям конструкторской документации и стабильность параметров от партии к партии.
Роль чертежа в системе контроля
Чертёж — основа для всех проверок. В нём зафиксированы:
- номинальные размеры и допуски;
- геометрические допуски (параллельность, соосность, биение и т.п.);
- требования к шероховатости поверхностей;
- марка материала и вид термообработки;
- покрытия, твёрдость и другие эксплуатационные параметры.
Инспектор ОТК, технолог и мастер производства сверяются именно с чертежом. Любая нечёткость или отсутствие данных приводит к разночтениям и, как следствие, к росту риска брака.
Виды контроля качества по этапам изготовления
Входной контроль
Цель — убедиться, что исходные материалы и комплектующие соответствуют требованиям:
- проверка марки и размера проката, заготовок, крепежа;
- сверка сертификатов и паспортов качества поставщика;
- выборочный контроль твёрдости, химсостава (при необходимости);
- визуальный осмотр на наличие коррозии, трещин, дефектов поверхности.
Результат входного контроля фиксируется в журналах или электронных системах, а партии, не соответствующие требованиям, бракуются до запуска в производство.
Операционный (пооперационный) контроль
Проводится в ходе изготовления на ключевых операциях:
- после черновой обработки — контроль базовых размеров и припусков;
- после чистовой обработки — проверка «ответственных» размеров, форм и взаимного расположения;
- после термообработки — измерение твёрдости и контроль деформаций;
- после нанесения покрытий — контроль толщины слоя.
Пооперационный контроль позволяет вовремя обнаружить отход от требуемых параметров и не доводить до массового брака на заключительных стадиях.
Приёмочный (финальный) контроль
Заключительный этап перед сдачей партии заказчику:
- полный или выборочный контроль размеров по чертежу;
- проверка геометрии, шероховатости, твёрдости, покрытия;
- внешний осмотр на дефекты поверхности, заусенцы, забоины, следы коррозии;
- при необходимости — неразрушающий контроль (УЗК, ВИК и др.).
Итогом приёмочного контроля становятся протоколы измерений и паспорт качества на партию деталей.
Методы контроля: от штангенциркуля до 3D-измерительных машин
Геометрические измерения

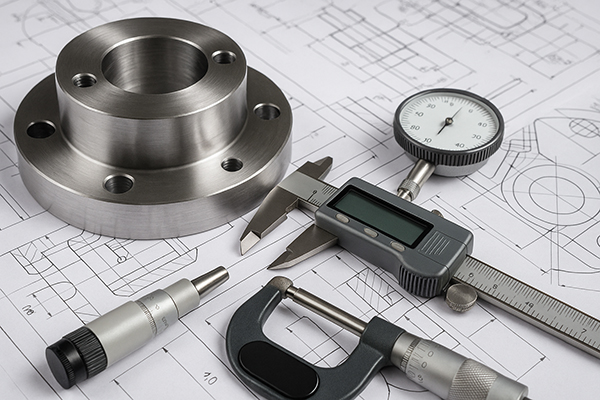

Ручной инструмент
Используется практически в любом цехе:
- штангенциркули, глубиномеры, нутромеры;
- микрометры внешние и внутренние;
- индикаторные головки и стойки;
- угольники, угломеры, линейки, калибры-пробки и калибры-кольца.
Преимущество — доступность и быстрый контроль на рабочем месте. Недостаток — зависимость от квалификации оператора, ограниченная точность.
Координатно-измерительные машины (КИМ)
Применяются для сложных деталей и высокоточного контроля:
- измеряют линейные размеры, углы, формы и расположение поверхностей;
- позволяют проверять геометрию 3D-моделей, а не только простые размеры;
- дают протокол измерений с высокой повторяемостью.
КИМ незаменимы для деталей с множеством отверстий, сложными пространственными контурами, корпусных и штамповочных деталей.
Оптические и лазерные системы
- проекторы профилей, микроскопы измерительные;
- лазерные сканеры, 3D-сканеры для обратного инжиниринга и сравнения с CAD-моделью.
Их используют, когда необходимо контролировать малые детали, сложные профили, зубчатые колёса, лопатки турбин и т.п.
Контроль шероховатости
Шероховатость многих поверхностей жёстко регламентируется чертежом. Для измерений используют:
- профилометры — приборы, которые «проходят иглой» по поверхности и строят профиль неровностей;
- профилографы — более сложные системы, позволяющие анализировать не только Ra, но и другие параметры (Rz, Rmax, Sm и пр.).
Приборы позволяют убедиться, что поверхность соответствует требуемому классу и обеспечит нормальную работу узла: герметичность, износостойкость, удержание смазки и т.д.
Контроль твёрдости и термообработки
После закалки, отпуска, цементации и других видов термообработки важно подтвердить:
- требуемую твёрдость по шкалам HRC, HB, HV;
- равномерность твёрдости по сечению;
- глубину упрочнённого слоя (при необходимости — с помощью шлифов и металлографии).
Для этого используются:
- твердомеры стационарные (Роквелл, Бринелль, Виккерс);
- портативные твердомеры (удобны для крупногабаритных деталей);
- металловические микроскопы и методы анализа шлифов.
Неразрушающий контроль (НК)
НК применяют для особо ответственных деталей, работающих под нагрузкой, давлением, в условиях вибраций и высоких температур. Основные методы:
- визуально-измерительный контроль (ВИК) — обнаружение трещин, раковин, забоин, перекосов;
- ультразвуковой контроль (УЗК) — поиск внутренних дефектов (раковины, непровары, расслоения);
- магнитопорошковый контроль (МПК) — выявление поверхностных и подповерхностных дефектов в ферромагнитных материалах;
- капиллярный контроль (ПК) — поиск поверхностных трещин и пор;
- рентгенографический контроль — детальный контроль внутренней структуры, в том числе сварных швов и отливок.
Выбор метода зависит от материала детали, её геометрии и критичности узла.
Организация контроля: кто и как проверяет
ОТК и служба качества
В производстве выделяют:
- цеховой контроль — мастера, наладчики, операторы контролируют размеры прямо на станках и рабочих местах;
- централизованный контроль ОТК — сотрудники отдела технического контроля проводят выборочный и приёмочный контроль в метрологически обеспеченных условиях;
- службу качества — отвечает за систему в целом: методики, аттестацию средств измерений, работу с рекламациями, аудит процессов.
Чёткое разграничение зон ответственности позволяет уменьшить конфликты и ускорить принятие решений по спорным ситуациям.
Погрешности измерений и поверка приборов
Любое измерение имеет погрешность, поэтому:
- все средства измерений подлежат регулярной поверке или калибровке;
- на приборы наносятся поверочные клейма или ведутся электронные реестры;
- в методиках измерений учитывается допустимая погрешность и правила округления.
Использование «неродных» или непроверенных приборов может сделать результаты контроля юридически несостоятельными.
Документация при контроле качества
Технологическая документация
Ещё до запуска детали в производство создаётся:
- технологический процесс с указанием операций и точек контроля;
- карта операционного контроля — где, что и каким прибором измеряется;
- инструкции по контролю для конкретных типов деталей и методов НК.
Эти документы обеспечивают повторяемость качества и минимизируют влияние человеческого фактора.
Первичная документация контроля
В ходе изготовления и приёмки оформляются:
- журналы входного контроля (материалы, полуфабрикаты, комплектующие);
- карты операционного контроля с отметками о соответствии;
- протоколы измерений по результатам КИМ, твердомеров, профилометров и др.;
- акты брака и акты на исправление.
Они позволяют проследить историю каждой партии деталей и быстро найти причину отклонений.
Документы, передаваемые заказчику
Вместе с готовыми деталями заказчику обычно передают:
- паспорт качества на партию;
- протоколы измерений по ключевым размерам;
- сертификаты на материал (копии сертификатов завода-поставщика);
- при необходимости — отчёты НК, заключения лабораторий по твёрдости, покрытию, металлографии.
Состав пакета документов зависит от требований чертежей, договора и отраслевых стандартов (например, в нефтегазе и энергетике требования заметно жёстче, чем в общем машиностроении).
Типичные ошибки в организации контроля и их последствия
Даже при наличии хороших приборов контроль может быть неэффективным, если:
- Не определены «критические» размеры и характеристики. Проверяются все параметры подряд, без приоритета. Контроль становится дорогим и медленным, но при этом не гарантирует отсутствие дефектов в действительно ответственных местах.
- Отсутствуют чёткие инструкции по методам измерений. Два контролёра могут получить разные результаты на одной и той же детали, если по-разному выбрали базу, усилие, место измерения.
- Не ведётся анализ брака и рекламаций. Ошибки повторяются из партии в партию, хотя могли бы быть устранены корректировкой технологии или чертежа.
- Недостаточное взаимодействие с заказчиком. Без обратной связи по результатам эксплуатации деталей трудно понять, какие параметры действительно критичны, а какие можно упростить.
