Кухня является таким помещением, в котором постоянно нужен свежий воздух, а обеспечить это может качественная вытяжная вентиляция в кухне. Во время приготовления пищи образуются различные запахи. Они могут быть неприятными, например, когда пригорело молоко. Большое количество пара, образующегося во время приготовления пищи, приводит к тому, что начинают запотевать окна. Все это не придает уюта вашей кухне. Решением этой проблемы является обеспечение в указанном помещении хорошей вентиляции, а решить ее может качественная вытяжная вентиляция.

Разновидности вытяжек относительно метода установки

Разновидности вытяжек относительно метода установки.

Подключить вытяжную вентиляцию на кухне может любой мужчина. Существуют различные виды кухонных вытяжек. Главное, правильно сделать выбор и подключить вытяжку на кухне.

Вентиляция на кухне: виды вытяжек

Вентиляция на кухне может обеспечиваться следующими типами вытяжек:

Наглядная схема работы вытяжек

Наглядная схема работы вытяжек.

  1. Подвесные конструкции крепятся под шкаф, в народе их еще называют стандартными или плоскими.
  2. Встраиваемые конструкции устанавливают внутрь кухонного шкафа, и они становятся практически невидимыми, что позволяет использовать их в любом интерьере.
  3. Настенные модели крепят непосредственно на стенку. Они могут быть еще и угловыми.
  4. Островные модели можно крепить в любом месте кухни, так как они присоединяются к потолку.

Независимо от того, вентиляция какого типа будет устанавливаться на вашей кухне, от поверхности плиты она должна быть на расстоянии 80 см.

Еще вытяжки могут отличаться друг от друга по типу вентиляции:

  1. Проточные конструкции удаляют воздух из кухни непосредственно в шахту для вентиляции. Такой тип отвода воздуха является наиболее эффективным и продуктивным.
  2. Циркуляционные системы вентиляции пропускают воздух через специальные угольные фильтры, что расположены в самой вытяжке. Такая конструкция не требует, чтобы в кухне происходила вентиляция воздуха. Она просто очищает тот воздух, что в ней находится. Устанавливать циркуляционные вытяжки просто и быстро, но они менее эффективны, чем проточные системы.
Вернуться к оглавлению

Выбор мощности вытяжки

Таблица расчета минимальной производительности (м3/ч)

Таблица расчета минимальной производительности (м3/ч).

Главным параметром указанного устройства является его производительность, которая измеряется в м³/час. Существующие нормы предусматривают, что в кухне воздух должен обновляться 12 раз на протяжении часа. Чтобы посчитать объем воздуха, необходимо умножить объем кухни на 12 и к полученному результату добавить 30%.

Например, если площадь кухни – 10 м², а ее высота – 2,5 м, то объем воздуха равен 10х2,5х12х1,3=390 м³. То есть вам надо приобретать модель, производительность которой составляет не менее 400 м³ воздуха в час.

При выборе вытяжки также необходимо обращать внимание и на величину шума, который она создает во время работы.

Если шум более 50Дб, то это уже не комфортно для человека, и такие модели лучше не покупать. В некоторых моделях вентиляция воздуха осуществляется практически бесшумно, для этого могут быть использованы два внутренних или один наружный вентилятор. Для уменьшения уровня шума многие модели имеют специальные шумопоглощающие прокладки.

Вернуться к оглавлению

Как проводятся заземление и зануление?

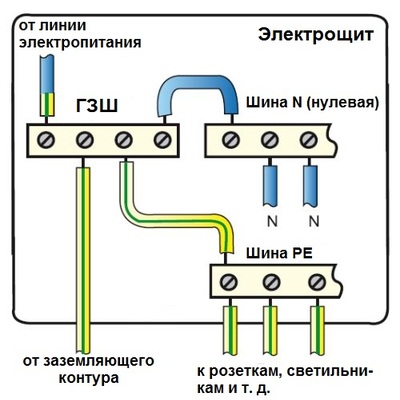

Схема подключения заземления в щите

Схема подключения заземления в щите.

Вытяжка подключается к электросети. А так как при ее работе внутрь попадают влага и жир, то вероятность получения удара током значительно увеличивается, если неправильно подключить указанную конструкцию.

При подключении необходимо использовать трехжильный провод: фаза, земля и ноль. Для заземления выделен провод желтого цвета с зеленой полосой, использование заземления является обязательным.

Сейчас во многих домах и квартирах уже есть контур заземления и вам достаточно только правильно присоединить провода к розетке. Если в сети не предусмотрено заземление, то его можно сделать самостоятельно.

Но не у всех установлены и подключены евророзетки. Устранить этот недостаток можно самостоятельно. Подключать заземление на трубы нельзя, для этого можно использовать только глухую нейтраль.

Если откроете счетчик, то найдете в нем замурованную в стену трубу или шину, на которой уже будут нулевые провода. Это и есть нейтрал. От нее на кухню проведите провод, сечение которого должно быть не меньше 2,5 мм, и подключите вытяжку через автомат на 6,3 А.

Если в щитке уже есть провода, что подключены к занулению, то отключать их категорически запрещено, иначе вы или ваши соседи можете получить удар током. Если на трубе еще нет проводов, то ее надо хорошо зачистить и при помощи хомута надежно закрепить на ней провод.

Вернуться к оглавлению

Особенности устройства вентиляции в квартире

Схема самодельного антивозвратного короба с клапаном

Схема самодельного антивозвратного короба с клапаном.

Установка вытяжной вентиляции неизбежно приводит к нарушению стандартной вентиляцию квартиры. Некоторые специалисты предлагают сделать для вытяжки дополнительное отверстие. Но они не учитывают, что размеры шахты при этом остаются неизменными и это не позволяет решить проблему, Поэтому качество воздухообмена не изменится.

Чтобы решить эту проблему, надо установить короб с клапаном, в котором есть 2 отверстия. Если клапан закрыт, то осуществляется естественная вентиляция кухни. При включении вентилятора создается давление. Первое окно закрывается, и вентиляция осуществляется через втрое отверстие.

Преимуществом такого клапана является то, что сохраняется естественная вентиляция и не возникает обратная тяга.

Воздуховоды могут быть пластиковыми или гофрированными. Пластиковые воздуховоды имеют небольшой вес, они прочные и бесшумные. Благодаря тому, что поверхность у них гладкая, практически нет сопротивления движению воздуха. Такие воздуховоды могут быть жесткими или эластичными.

Гофрированные воздуховоды представляют собой алюминиевую трубу. Они отличаются простотой монтажа и возможностью их изгибать в любом направлении. Недостатком такого воздуховода является непривлекательный внешний вид, поэтому они обычно используются, если есть возможность их спрятать.

http://youtu.be/2ZIgi2rL67A

Вернуться к оглавлению

Монтаж вытяжки

Чаще всего вытяжка устанавливается в шкаф. Для этого на нем надо сделать разметку и вырезать необходимые отверстия. Обязательно установите антивозвратный клапан. Хотя его и можно сделать своими руками, лучше купить уже готовый.

Для подключения воздуховода гофра вставляется в подготовленное отверстие, чтобы не было потерь мощности. Все соединения качественно уплотняются при помощи герметика. В шкаф вытяжку крепят саморезами, после чего она подключается к гофре при помощи хомута. Чтобы обеспечить максимально эффективную работу вытяжки, надо делать минимальное количество изгибов воздуховода, только так обеспечится хорошая тяга. Учтите, что на каждом повороте мощность уменьшается приблизительно на 10%.

Часто при креплении вытяжки к стене мешают газовые трубы. Выходом из положения является крепление ее на специальные саморезы-шпильки. Они вкручиваются как саморез, а с другой стороны имеют резьбу и гайку, на которые и крепится вытяжка.

После того как выполнен монтаж вытяжной вентиляции для кухни, вытяжку можно подключить к сети и проверить ее работоспособность. В том случае, когда все работает нормально, можно надевать защитный кожух и пользоваться указанным устройством.

http://youtu.be/pIFxU6TE3UU

Чтобы этот прибор работал долго, его необходимо чистить не менее 2 раз в год. Для обеспечения безопасной и надежной работы вытяжки надо правильно установить ее и подключить питание от электросети.
