Гараж для человека — это еще один дом, где он проводит достойную часть своего времени.

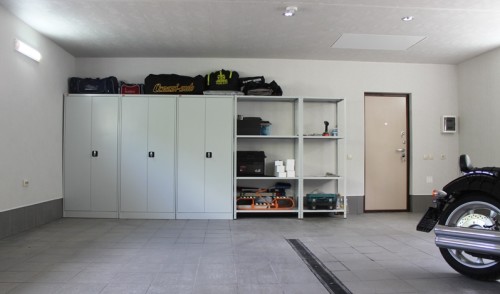

Гараж изнутри

Каждый владелец гаража должен позаботиться о вентиляции помещения, иначе на стенах может появиться плесень.

Поэтому в нем обязательно должны быть не только идеальный порядок и эргономичность, но и естественная вентиляция гаража, которую вполне просто можно организовать своими руками.

Подготовительные работы

Для начала стоит знать, что организуется данный процесс всего один раз, после чего ремонтировать или переделывать не нужно. Поэтому лучше сделать все сразу достаточно качественно. Есть два уровня воздухообмена в гараже:

Схема устройства естественной вентиляции гаража

Схема устройства естественной вентиляции гаража.

  1. Наземный. При въезде в гараж нужно чем-то дышать, как и при передвижении по закрытому помещению. Такая вентиляция формируется очень просто, но нужно знать некоторые естественные особенности.
  2. Подземный. Тут уйдет гораздо больше сил и денег, зато можно будет предотвратить появление плесени, а вместе с этим обеспечить идеальную сохранность всех запасов в подвале.

Система вентиляции в гараже работает достаточно просто, т.к. нужно учитывать лишь то, что поступающий свежий воздух всегда тяжелее переработанного, поэтому поступает он снизу, а переработанный удаляется через потолок. В данном случае будет рассмотрена организация сразу 2 вариантов одновременно, благодаря чему после этого получится проработать любую конструкцию.

Для формирования естественной вентиляции гаража нужно изначально все убрать из помещения, чтобы ничего не мешало рабочей деятельности. Если есть грибок или плесень, то нужно от них избавиться при помощи огня и специальных химических смесей. В помещении можно оставить только громоздкие предметы либо то, что придется демонтировать инструментами.

Процедура подготовки весьма простая, а выполняется зачастую не более чем за 30 мин, но без нее невозможно продвинуться дальше.

Вернуться к оглавлению

Проработка системы воздухообмена

Инструменты и материалы:

Таблица для расчета диаметра воздуховодов

Таблица для расчета диаметра воздуховодов.

Теперь настало время организации естественной вентиляции в гараже. Для начала нужно запастись формулой расчета суммарного диаметра воздуховодов, подающих кислород внутрь:

S1=S*0.003, где S1 — суммарное сечение приточных воздуховодов, S — площадь гаража (м2), 0,003 — коэффициент.

Начинать работу нужно с подвального помещения, т.к. это позволит уменьшить необходимый приток на верхний уровень. Если же подвал замкнутый, то придется делать 2 системы раздельно. Процесс работы для абстрагированного подвального помещения выглядит следующим образом:

Первая труба (приточная) крепится к стене поодаль от входа на высоте 20 см над уровнем пола, а вторая (вытяжная) — с противоположной стороны непосредственно под потолком. Приточная труба изначально «ползет» вверх по стене до самого потолка, а для фиксации ее нужно обхватить хомутами внизу, по центру и вверху, а хомуты уже врезать в стенку.

Для стыка со стеной нужно перфоратором сделать отверстия по 3-4 см, в которые забивается дюбель, а потом и шуруп с хомутом. Если забыть про дюбель, то конструкция уже не будет обладать столь высокой надежностью.

По потолку труба прокладывается аналогичным образом, но частота крепления хомутов возрастает до 1 шт. на 1 м. В итоге приточная и вытяжная трубы должны идти в одной связке, т.к. в этом случае дальнейший монтаж будет значительно проще.

Схема крепления вентиляционной трубы

Схема крепления вентиляционной трубы.

Приточная труба выводится сбоку гаража на высоте 50-60 см над поверхностью земли, а конец загибается таким образом, чтобы обратиться строго вниз. Вытяжная труба, в свою очередь, выводится над гаражом на 30-40 см. Обе они закрываются на концах сеточкой от насекомых и грызунов, но верхняя к тому же закрывается еще и куполом от попадания осадков.

В случаях когда подвальное помещение и основной гараж имеют свободный переход воздуха, уже не нужно будет делать вытяжку, т.к. воздух сам будет подниматься вверх. Но работа на этом не заканчивается, поэтому следует приступить к изготовлению естественной вентиляции гаража над поверхностью земли.

Приточного трубопровода тут уже нет, но в стене делается несколько отверстий небольшого диаметра. Если гараж имеет толстые стены, то сверлить лучше под углом в сторону земли, дабы избежать недоразумений. Высота таких действий не должна превышать 10 см над уровнем пола, т.к. ниже могут зацепить осадки, а выше уже начнутся физические ограничения.

К отверстиям привариваются трубы под острым углом, а снизу цепляется сеточка против насекомых и грызунов. В этом случае даже при обильных осадках помещению гаража ничего не грозит.

Вытяжка, в свою очередь, делается в стене под самым потолком, а труба отводится по принципу, описанному ранее (нередко обе вытяжки соединяются).

Вернуться к оглавлению

Дополнительные аспекты

Проект естественной вентиляции гаража

Проект естественной вентиляции гаража.

Далеко не всегда в гараже нужно делать отверстия, чтобы вентиляция была качественной, т.к. металлические двери почти никогда не прилегают достаточно плотно внизу. В большинстве случаев между воротами и асфальтом есть щель в 0,3-1 см, через которую прекрасно проникает свежий воздух. Такого притока хватит за глаза. Если гараж находится в низине, то подача воздуха в него возможна только через трубы, а все щели должны быть самым тщательным образом загерметизированы.

Трубы можно использовать любые, т.к. даже прогнивший и проржавевший металл через 100 лет все равно будет идеально выполнять возложенные на него функции, тогда как пластики внешне не изменятся, а их КПД будет идентичен металлическому собрату.

При проработке вентиляции нужно помнить очень важный момент — какая бы интересная затея ни была, но нужно сразу предусматривать возможные негативные последствия. Если они просматриваются, то лучше воплотить классический описанный выше вариант.

Вся работа обычно занимает не более одного дня, т.к. никаких особо сложных действий не предстоит.

Зато потом в помещении круглый год будет свежий воздух, даже если внутри будут находиться 3 человека и работающий автомобиль.
