Вопрос вентиляции дома сегодня можно решить при помощи установки соответствующей системы. Для того чтобы обеспечить более комфортные условия в помещении, нужно установить такую систему вентиляции, которая станет обеспечивать наличие свежего воздуха, оптимальную температуру и подходящую скорость передвижения воздушных масс. Меньшая скорость гарантирует более приятные условия в помещении. Если в доме будет обеспечен воздухообмен посредством механической вентиляции, где задействованы вентиляторы и приточно-вытяжные установки, то скорость передвижения воздушных масс станет ограничиваться 5 м³/час, тогда как для естественной вентиляции этот показатель не превышает 1 м³/час, что более комфортно. Однако последний вариант становится причиной занесения в помещение пыли, аллергенов и грязи через окна.

Схема вентиляции частного дома

Схема вентиляции частного дома.

Меньшая скорость передвижения масс в канале требует наличия большего сечения канала. Таким образом, для пропускания полного объема масс при естественной вентиляции необходимо использование канала с большим сечением, если проводить сравнение с принудительной системой. Так, вытяжка с пропускной способностью, достигающей 300 м³/час, работающая при естественном перемещении масс, будет требовать наличия канала Ø350 мм, тогда как при использовании механической вытяжки этот показатель должен быть равен 200 мм. Не во всех случаях можно установить канал значительных габаритов в толще стены. Это заставляет устанавливать оборудование механической вентиляции при значительных площадях здания.

Схема организации перетока в вентилируемом пространстве

Рисунок 1. Схема организации перетока в вентилируемом пространстве: 1 – зона притока воздуха, 2 – зона перетока воздуха, 3 – зона вытяжки воздуха.

Показательна схема вентиляции помещения, которую можно разделить на три области перетока, первый из которых предполагает приток масс, второй – их переток, а третий – вытяжку воздуха (рис. 1). Независимо от того, какой вид притока и вытягивания (естественный или механический) будет использоваться, для того чтобы обеспечить беспрепятственную циркуляцию масс, на территории от притока к вытяжке предстоит установить двери, которые снабжены переточными решетками. В качестве альтернативного решения могут выступить пазы внизу дверей, которые должны быть равны 2 см.

Область вытяжки в доме должна быть расположена в наиболее загрязняемой комнате, это может быть, например, кухня или санузел.

Приточная вентиляция

Приток масс может быть естественным и принудительным. Естественный приток сквозь неплотные области внешних ограждений имеет название инфильтрации. Рамы советского периода обладают значительной способностью к проникновению воздуха, этот показатель может достигать 20 кг/час•м².

Естественный приток может быть обеспечен методом проветривания через форточки или пазы в рамах.

Схема соединения  оборудования для принудительной вентиляции

Рисунок 2. Схема соединения оборудования для принудительной вентиляции.

Но подобный способ притока масс влечет за собой значительные потери тепла, а период замены старого воздуха новым может достигать 75 минут. Если производить такое проветривание в холодный период, то это приводит к понижению температуры оконного блока и откосов, а также к образованию конденсата. Если дом проветривать, полностью распахнув окна, то процесс займет около 10 минут. Подобный метод не влечет за собой охлаждающего эффекта конструкций. При осуществлении проветривания не только при распахнутых окнах, но и входной двери, обмен воздуха будет производиться максимум в течение 4 минут. Однако созданный сквозняк будет представлять опасность для здоровья.

Вентиляция домов может производиться сквозь клапаны, встроенные в окна и стены. Современные оконные конструкции из металлопластика способны обеспечивать небольшую воздухопроницаемость, не превышающую показатель в 0,1 кг/час•м². Естественный приток воздуха при этом отсутствует. Если окна еще не переустановлены, можно приобрести конструкции с вмонтированной регулируемой щелью. На готовые металлопластиковые окна, лишенные таких щелей, устанавливается клапан инфильтрации, монтируемый в стену. Данный клапан представлен округлым патрубком, который имеет сквозное отверстие наружу. С обеих сторон патрубок закрыт решетками. Большинство клапанов способно подавать свежие потоки воздуха в пределах 100 м³/час.

Вернуться к оглавлению

Принудительная вентиляция

Виды вентиляционных каналов

Рисунок 3. Виды вентиляционных каналов: а – размещение вентканалов в кирпичной стене, б – вентиляционные приставные каналы, в – подвесной вентиляционный короб, г – вывод на крышу вентиляционной шахты.

В некоторых случаях дому необходимо большое количество приточных клапанов, способных идти вразрез с эстетикой постройки, В этом случае предпочтительнее использовать принудительное оборудование нагнетания воздуха. Монтаж производится на втягивающих вентиляторах. Подобная система имеет в составе вентиляционное оборудование и вентиляционную сеть. Установки такой вентиляции предполагают наличие фильтра, вентилятора, воздушного клапана, калорифера, а также шумоподавителя. Схема вентиляции должна иметь воздухозаборную решетку, воздуховоды и воздухораспределительные устройства, среди которых решетки, диффузоры, анемостаты.

Изучите схему сопряжения оборудования для принудительной системы (рис. 2). Фильтр нужен, чтобы очищать потоки воздуха от пыли, а вот калорифер подогревает втягиваемый воздух, если система используется зимой. Последняя составляющая может быть монтирована при желании и работать за счет электричества или воды. Водяной вариант калорифера значительно дороже, потому что при установке системы необходимо производить гидравлическую обвязку. Если вентиляция дома работает за счет принудительного притока, а в системе имеется еще и вытяжка, рекомендуется монтировать систему рекуперации, что позволит сэкономить электроэнергию на обогрев поступающего воздуха.

Вернуться к оглавлению

Вытяжная система вентиляции

 Схема реализации приточно-вытяжной вентиляции в здании

Рисунок 4. Схема реализации приточно-вытяжной вентиляции в здании: 1- вытяжной вентилятор, 2 – приток воздуха через неплотности оконного проёма, 3 – приток воздуха через приточный клапан, 4 – переточная решетка в дверном проеме.

В процессе работы над жилой постройкой вентиляционные каналы должны быть спроектированы заблаговременно. Их нужно обустраивать из кирпичной кладки, монтируя во внутренние перегородки. Если вентиляционные каналы нельзя расположить в стенах, их нужно сделать в качестве приставных шахт. Изучите схемы вентиляционных каналов (рис. 3). Первый вариант канала – для кирпичной стены, второй является приставным, третий – подвесной короб, а вот последний представлен выводом шахт на кровлю.

Если предполагается выводить незначительный объем масс, допустимо произвести установку естественной вытяжки. Для этого приставной или вентиляционный канал, расположенный в стене, во внутреннем пространстве комнаты нужно защитить традиционной вентиляционной решеткой.

Если полученное при расчетах сечение канала оказалось излишне большим, его можно уменьшить за счет применения вытяжных вентиляторов. Их монтаж нужно производить в санузлах и ванных. В реализации сегодня можно найти различные виды вытяжных вентиляторов. При такой системе вентиляции наиболее часто используют настенные вентиляторы, которые монтируют непосредственно в вентиляционный канал. Можно предпочесть установки скрытого вида. Их монтаж производится в запотолочное пространство, тогда как воздуховод позволяет вывести их в вентиляционный канал.

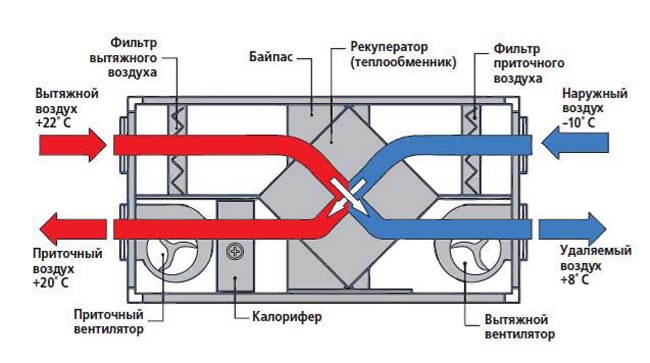

Схема движения воздуха при использовании приточной вентиляции

Схема движения воздуха при использовании приточной вентиляции.

Вентиляция предварительно должна быть рассчитана, что позволит выбрать вентилятор. При этом нужно учитывать потери напора в момент перемещения масс в воздуховоде. Система вентиляции дома в области ванны может иметь в составе вентиляторы с датчиками влажности, что позволяет экономить, так как функционирование системы будет происходить в момент изменений влажности в помещении. Показательна схема вентиляции приточно-вытяжного типа (рис. 4).

Сравнительная характеристика естественной и механической вентиляции:

http://youtu.be/YE8MvaoLj1E

Вернуться к оглавлению

Разновидности воздуховодов

Для разводки принудительной системы могут быть использованы разные воздуховоды. Как правило, они имеют круглое сечение, что обусловлено гладкостью их поверхности. Это не препятствует передвижению воздушных масс. Прямоугольные воздуховоды хоть и характеризуются большим сопротивлением, но исполнение их проще. Могут быть использованы и гибкие воздуховоды, которые необходимы при нескольких изгибах канала на малом промежутке. Это может потребоваться и при необходимости произвести сопряжения кухонной вытяжки и главного вентиляционного канала. Схем таких воздуховодов множество.

Часто возникает вопрос о том, учитывать ли массы, которые отводятся кухонной вытяжкой. Данный объем не учитывается. Это обусловлено тем, что подобная вытяжка функционирует исключительно во время готовки.

http://youtu.be/p7fT3zgyUcI

Разработка системы вентиляции должна производиться с учетом схемы отопления постройки. Рекуперация помогает экономить энергию на прогрев внешнего морозного воздуха. Особенно это заметно в зимний период. Смысл процесса заключается в повышении температуры приточных масс тем воздухом, который вытесняется наружу. Таким образом, осуществляется обмен тепла между воздухом из комнаты и холодными массами извне. Такая система способна позволить сэкономить до половины затрат, уходящих на тепло. Если температура вытесняемого потока недостаточна для прогрева поступающего, осуществляется неполный прогрев. Поэтому в зимние морозы внешние массы можно догреть, применив монтированный в рекуператор калорифер. Приток и вытяжка в подобной системе исключительно принудительные (с применением вентиляторов). Расположение точки монтажа установок для вентиляционной системы с рекуператором зависит от площади воздухообмена. Если предстоит работать со значительными площадями, место следует выбрать заблаговременно, например, это может быть техническое помещение, расположенное на цоколе или под крышей.

http://youtu.be/m8ohf1ObWDo

Если верно обустроить систему вентиляции, то это поможет получить в постройке любого назначения комфортные условия, а обмен масс станет гарантировать правильное соотношение углекислого газа и кислорода, исключив вероятность повышенной влажности и плесени.
