Сегодня, как и много лет назад, люди сооружают чердачные помещения в своих домах. Они служат для хранения различных материалов, а некоторые используют их для жизни. Здесь в обязательном порядке должна быть организована качественная вентиляция, которая не позволит воздуху застаиваться. Она позволит избавиться от сырости и предотвратит появление плесени и грибка.

Слуховое окно на чердаке

Благодаря слуховому окну на чердаке не скапливается конденсат, не образуется плесень и грибок.

Вентиляционные окна для чердака — это одно из решений проблемы. Они могут иметь различную структуру и форму. При этом способны выполнять и дополнительные функции. К примеру, если чердак используется в качестве жилого помещения, то они могут служить аварийным выходом в случае возникновения пожара или другой чрезвычайной ситуации.

Несколько рекомендаций

Вентиляционное окно на чердаке выполняет строго определенные функции. Оно делается в соответствии с правилами и рекомендациями, описанными в соответствующей документации. Здесь четко прописываются все требования к окнам. Здесь сказано, что:

  • строительство окон может вестись только на крышах, уклон которых составляет не менее 35°;
  • его площадь должна ровняться не более 1/30 части от площади всей кровли.
Схема вентиляции чердака через слуховое окно

Схема вентиляции чердака через слуховое окно.

Вентиляция чердака в виде окон практикуется уже достаточно давно. Стоит отметить, что подобные элементы конструкции имеют свою стропильную систему, которая соединяется с основной. Также на них присутствует собственная кровля. Окно на чердаке может иметь самую разнообразную форму. Все зависит от вкуса хозяина дома.

Итак, в нюансах работы разобрались, теперь можно переходить непосредственно к тому, как организуется вентиляция на чердаке с использованием слуховых окон.

Вернуться к оглавлению

Возведение каркаса: особенности

Обязательной составляющей окна для вентиляции чердака будет каркас. Он должен быть запланирован еще в процессе монтажа основной кровли. Под него оставляется специальное место. На этапе проектирования делаются чертежи его расположения и геометрических размеров. В соответствии с этим необходимо:

  • закрепить коньковый брус и стропила;
  • смонтировать фронты;
  • оставить при монтаже крыши специальный проем, который усиливается внесением в конструкцию жестких дополнительных балок.

Чтобы сохранить эстетику здания, необходимо фронтон сделать на одном уровне со стеной дома. Это будет выглядеть очень красиво. Внешний вид сооружения не будет нарушен. Вся конструкция будет выглядеть как единая композиция. Не стоит забывать и про процесс утепления. Помимо использования теплоизоляции для кровли, для слухового окна вентиляции нужно предусмотреть ее тоже.

Вернуться к оглавлению

Устроить верхнюю часть слухового окна

Виды слуховых окон для чердака

Виды слуховых окон для чердака.

Итак, теперь можно переходить к работам, связанным с монтажом верхней части слухового окна. Вентиляция должна быть сделана максимально качественно, а это означает, что к работе нужно подходить максимально грамотно. Специалист может подумать, что установка окна производится по тому же сценарию, что и монтаж многощипцовой крыши. На самом деле это не так. Здесь есть множество своих нюансов, которые обязательно нужно учитывать, чтобы получить в итоге действительно качественную конструкцию.

Нужно отметить тот факт, что окно вентиляции на чердаке имеет уклон равный 64°. Это стандартная величина, которой нужно придерживаться. Сама кровля имеет этот параметр равный 40°. Следует вывод, что соединение этих элементов — весьма затруднительное занятие, с которым сможет справиться не каждый простой обыватель.

На самом деле верхняя часть слухового окна имеет достаточно простое строение. Здесь используются стропила. На них нужно уложить нарожники. Именно они и образуют угол в 64°, который необходимо выдерживать. Однако монтаж может быть затруднительным, если у человека нет информации о расположении нижней разжелобковой балки. Стоит учитывать положение углов соприкосновения с коньковым брусом и боковой стеной этого элемента. Итак, подготовительные работы полностью завершены, а это означает, что можно приступать к монтажу окна вентиляции на чердаке. Делается это в соответствии с определенной инструкцией.

Вернуться к оглавлению

Инструкция по монтажному процессу

Сначала придется воспользоваться измерительным инструментом. В данном случае речь идет о строительном уровне и отвесе. Этот инструмент является обязательным при различного рода строительных работах, поэтому его всегда нужно иметь под рукой. Здесь нужно определить центр относительно конькового бруса окна и разжелобка.

Конструкция классического слухового окна

Конструкция классического слухового окна.

В результате этих манипуляций будет определена некая точка. От нее нужно прочертить прямую линию до угловой стены. Для этого используется чертежный инструмент. Линия чертится с помощью карандаша или маркера. Для того чтобы она получилась идеально ровной, стоит применить линейку достаточно большой длины. Далее, нужно прочертить еще одну линию конькового бруса.

Эти линии будут пересекаться в одном месте. Его обязательно нужно замерить с помощью специального угольника. Далее, производится распил нижней части стропил относительно разжелобка. Это позволяет получить точные геометрические размеры всех используемых деталей.

На следующем этапе понадобится леска или нитка. Ее протягивают между углом боковой стенки или брусом. Далее, удаляется верхний торец балки стропил.

На верхний срез нужно условно перенести линию балки.

Это будет проекция. Далее, производится измерение ее нижней линии опорного среза.

После этого можно производить разметку заготовки. Для начала ее нужно располовинить по длине, а после этого произвести запилы торцевых кромок.

Эту последовательность действий нужно сохранять в обязательном порядке. Только так можно получить действительно качественную кровлю и систему стропил для вентиляционного окна чердака.

Первая балка полностью готова к монтажу. Точно таким же образом делается и вторая. Они должны получиться абсолютно симметричными относительно друг друга. Для удобства проведения работ можно использовать самодельные шаблоны. Их без проблем можно сделать своими руками. Они должны иметь все самые необходимые данные для разметки.

Вернуться к оглавлению

Монтаж нижней части окна вентиляции

Конструкция фронтонной отдушины

Конструкция фронтонной отдушины .

Итак, верхняя часть окна полностью готова. Это означает, что можно переходить к изготовлению нижней части этого конструктивного элемента. Делается все тоже достаточно просто. Главное, действовать строго в соответствии с инструкцией. Только так можно добиться приемлемого результата. В самом верху кровельной обшивки необходимо закрепить балку, которая носит название разжелобка. К ней впоследствии будут крепиться стропильные элементы окна чердака. Это делается только после того, как была произведена обшивка конструктивного элемента водостойкой фанерой. Этот материал отличается тем, что он отлично подходит практически для любых сооружений, где требуется защита от воды и другой жидкости.

В отличие от обыкновенной фанеры, она имеет более сложную и плотную структуру, которая не позволяет влаге проникать внутрь. Стропила для нижней части окна необходимо делать по определенному шаблону. Затем их стоит подрезать по размеру. Это обеспечит простоту крепления данных конструктивных элементов.

Теперь можно переходить к завершающему этапу работ. Он заключается в монтаже кровельного материала на крышу конструктивного элемента. Здесь можно использовать практически все то, что предлагает современный рынок. В последнее время все чаще в качестве кровельного материала используется металлочерепица. Она имеет отличные эксплуатационные характеристики, что положительно сказывается на состоянии кровли на протяжении всего срока ее службы.

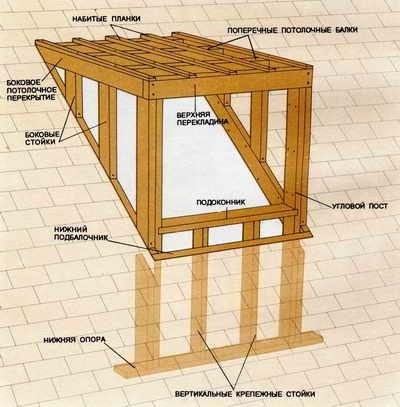

Схема установки каркаса под слуховое окно

Схема установки каркаса под слуховое окно.

Разумеется, можно использовать другие материалы. Лучше всего, если будет подобрано идеальное сочетание цветов с крышей дома. Это создаст гармонию и красоту. В последнее время люди так и поступают. Фронтон окна нужно зашить водостойкой фанерой. Далее, следует сделать самый ответственный шаг. Он заключается в размещении самого окна на его законном месте. Оно навешивается и устанавливается в самодельную оконную раму.

Можно заказать этот конструктивный элемент, однако его можно сделать и самостоятельно. В этом нет ничего сложного. Самодельная рама прослужит долгие годы, если сделать ее максимально качественно. В последнее время стали популярны пластиковые окна для вентиляции. Их тоже можно использовать в данном проекте. Стоит обратиться в компанию, которая занимается их распространением. Специалисты максимально качественно и в кратчайший срок выполнят всю работу.

Вернуться к оглавлению

Подведение итогов изложенного

Итак, на этом работу можно считать завершенной. Как понятно, в процессе монтажа окна вентиляции на чердаке нет ничего сложного. Главное, четко следовать инструкции, которая была представлена выше. В этом случае велика вероятность того, что все будет выполнено в кратчайший срок и работу не придется переделывать.

В последние годы все больше людей используют чердачные помещения в качестве жилой зоны. Здесь стоит говорить об организации мансарды. Она подразумевает высокую эстетику и максимальное качество исполнения вентиляционного окна. Здесь не должно быть никаких лишних щелей, которые могут повлиять на комфортабельность помещения.

Самым лучшим решением, как уже отмечалось ранее, будет применение пластиковых окон для этих целей. Они отлично защитят помещение от любых внешних агрессивных факторов. Разумеется, на окно можно установить защитную решетку. Это сделает конструкцию более долговечной. Некоторые монтируют сетку для защиты от насекомых. Эта мера тоже является оправданной.
