Типы вентиляции представлены большим разнообразием систем различных видов и назначений. Системы разделяются на несколько типов исходя из общих признаков. Главными из них являются способы циркуляции воздуха в здании, зона обслуживания агрегата, назначение вентиляции и особенности конструкции средства.

Принцип приточно-вытяжной вентиляции в частном доме

Принцип приточно-вытяжной вентиляции в частном доме.

Естественный способ воздухообмена

Рассматривая типы вентиляционных устройств, следует начать с данного вида. В этом случае перемещение воздуха происходит по трем причинам. Первый фактор – аэрация, то есть разность температур воздуха в помещении и наружного. Во втором случае воздухообмен осуществляется в результате воздействия ветрового давления. И в третьем случае разность давления между используемым помещением и вытяжным устройством тоже приводит к воздухообмену.

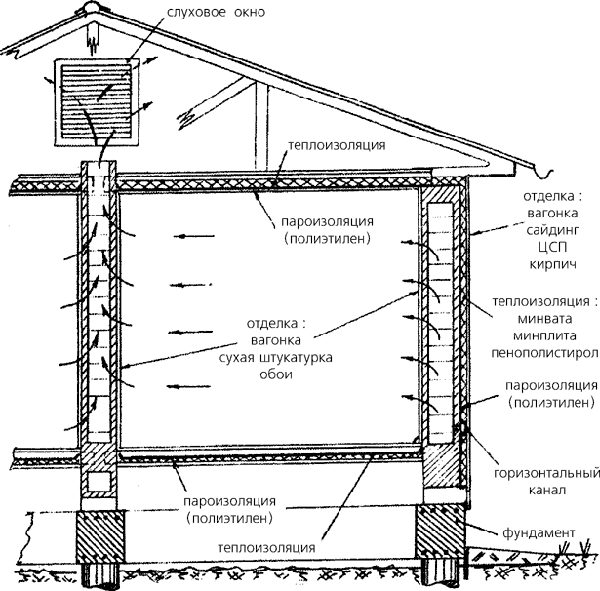

Система естественной вентиляции с идеальным смешиванием

Система естественной вентиляции с идеальным смешиванием.

Метод аэрации используется в местах с большим тепловыделением, но только тогда, когда поступающий воздух содержит в себе не более 30% вредных примесей и газов.

Не используется этот метод и в тех случаях, если нужна обработка поступающего воздуха или приток наружного воздуха приводит к возникновению конденсата.

В вентиляционных системах, где основой для перемещения воздуха является разность давления между помещением и вытяжным устройством, минимальный перепад по высоте должен составлять не меньше 3 м.

В этом случае длина участков, расположенных горизонтально, не должна превышать 3 м, в то время как скорость воздуха равна 1 м/с.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий.

Для данных систем не нужно дорогое оборудование, в этом случае используются вытяжки, расположенные в ванных и кухонных помещениях. Система вентиляции долговечна, для ее использования не требуется приобретать дополнительные устройства. Естественная вентиляция проста и дешева в эксплуатации, но только в том случае, если она настроена правильно.

Тем не менее такая система уязвима, так как нужно создавать дополнительные условия для поступления воздуха. С этой целью обрезают межкомнатные двери, чтобы они не мешали циркуляции воздуха. Кроме того, имеется зависимость от воздушного потока, который обдувает здание. Именно от него и зависит естественная система вентиляции.

Примером такого типа является открытое окно. Но при данном действии или врезке вытяжек появляется другая проблема – большой объем поступающего с улицы шума. Поэтому, несмотря на свою простоту и экономичность, система уязвима для ряда факторов.

Вернуться к оглавлению

Средства для искусственного воздухообмена

Общая схема устройства системы вентиляции

Общая схема устройства системы вентиляции.

Искусственная система, она же механическая, для вентиляции использует дополнительные устройства, помогающие воздуху поступать в здание и покидать его, тем самым организуя постоянный обмен. С этой целью применяют разнообразные приборы: вентиляторы, электрические двигатели, нагреватели воздуха.

Большим минусом при работе таких систем являются затраты на энергию, которые могут достигать немаленьких значений. Но плюсов у этого типа больше, они полностью окупают затраты на использование средств.

К положительным моментам следует отнести перемещение воздушных масс на нужное расстояние. Кроме того, подобные системы вентиляции могут регулироваться, исходя из этого воздух может поступать или удаляться из комнат в нужном количестве.

Искусственный воздухообмен не зависит от окружающих факторов, как это наблюдается при естественной вентиляции. Система автономна, а в процессе работы могут использоваться дополнительные функции, например, нагревание или увлажнение поступающего воздуха. При естественном типе подобное невозможно.

Тем не менее в настоящий момент популярно использование обеих систем подачи воздуха сразу. Это позволяет создать необходимые условия в помещении, снизить затраты, повысить эффективность работы вентиляции в целом.

Вернуться к оглавлению

Приточный способ подачи воздуха

Схема организации воздухообмена при общеобменной вентиляции

Схема организации воздухообмена при общеобменной вентиляции.

Этот тип вентиляционных систем используется с целью осуществления постоянного поступления свежего воздуха. Система может осуществлять подготовку воздушных масс перед их поступлением в квартиру. С этой целью осуществляется очистка воздуха, нагревание или охлаждение. Таким образом, воздух приобретает нужные качества, после чего поступает в помещение.

В состав системы входят приточные установки и воздухоотводы, а в состав установки, обеспечивающей поступление воздуха, в свою очередь, входят фильтр, калориферы, вентилятор, автоматические системы и звукоизоляция.

При выборе подобных устройств следует обращать внимание на ряд факторов. Большое значение имеет объем воздуха, поступающего в здание. Этот показатель может быть равен нескольким десяткам или нескольким десяткам тысяч кубических метров воздуха, поступающего в помещение.

Большую роль играют такие показатели, как мощность калорифера, напор воздуха и уровень шума устройства. Кроме того, подобные типы вентиляционных устройств имеют автоматическое регулирование, что позволяет регулировать расход мощности и установить уровень потребляемого воздуха. Устройства с таймерами позволяют настроить агрегат для работы по расписанию.

Вернуться к оглавлению

Сочетание двух способов: приточно-вытяжной вид

Принципиальная схема вентиляции и кондиционирования воздуха

Принципиальная схема вентиляции и кондиционирования воздуха.

Эта система представляет собой совокупность двух способов вентиляции – приточной и вытяжной, что позволяет задействовать положительные качества обеих систем одновременно и приводит к улучшению воздухообмена.

Как и в предыдущем варианте, имеется средство фильтрации и регулирования поступающих воздушных масс. Подобный тип может создать необходимые условия в помещении, отрегулировать уровень влажности поступающих масс, создать нужную температуру, нагрев или охладив воздух. Провести фильтрацию воздушных масс, поступивших снаружи, тоже входит в функциональные возможности агрегата.

Приточно-вытяжная система поможет сократить расходы, что достигается за счет удаления тепла, которое идет на подогрев поступающего воздуха. Этот процесс происходит в рекуператоре – теплообменнике специального назначения.

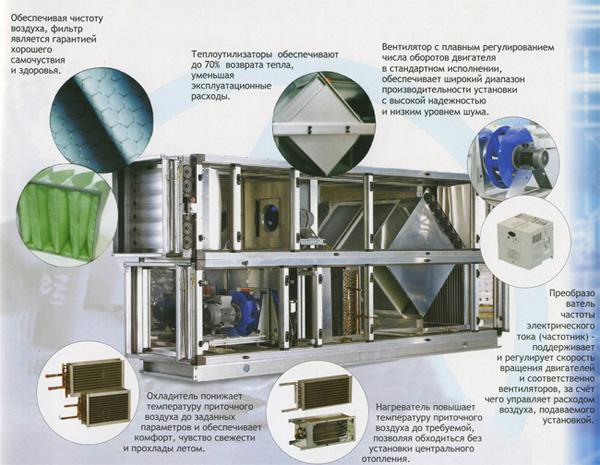

Преимущества центрального кондиционера

Преимущества центрального кондиционера.

Вытяжные воздушные массы, имеющие комнатную температуру, поступают в устройство, после чего передают свою температуру рекуператору, который и нагревает воздух, поступающий снаружи.

Помимо вышеназванных достоинств приточно-вытяжная вентиляция обладает еще одним качеством, хорошо подходящим для людей, страдающих перепадами артериального давления. Речь идет о возможности создавать повышенное и пониженное давление по сравнению с окружающей средой.

Устройство является автономным, независимым от условий окружающей среды, благодаря чему может использоваться круглогодично. Однако система не лишена отрицательных качеств. Среди них можно назвать необходимость точной регулировки. Если оба способа – вытяжной и приточный – не будут сбалансированы между собой, то человек, использующий такой тип вентиляции, рискует получить сквозняки в доме.

Вернуться к оглавлению

Воздухообмен по зоне обслуживания

В этой категории выделяют два типа – местную и общеобменную систему вентиляции. Местная система вентиляции предназначена для определенной территории. Примером может считаться отдельная комната, рабочее место и другие подобные локальные места. Подобный тип подразумевает собой использование ранее названных видов воздухообмена – приточного и вытяжного.

http://youtu.be/aJG8CXZ0c3Y

В первом случае приточная вентиляция местного назначения предназначена для насыщения рабочего пространства свежим воздухом. Речь идет о вредных производствах, где поступление вредных веществ очень высоко. Кроме того, подача воздуха возможна при использовании охлаждения. Что позволяет направленно использовать поступающие воздушные массы для тех мест, где наблюдается повышенное тепловое излучение.

Вытяжной способ позволяет ликвидировать на рабочем месте воздушные массы, наполненные вредными примесями. Подобная система улавливает опасные частицы, которые затем выводятся из здания. Это действие имеет отрицательное последствие, так как вредный воздух выводится наружу, никак не утилизируется, в результате чего попадает в окружающую среду.

Следующий тип вентиляции – общеобменная, предназначена для устранения и выведения вредного воздуха с больших территорий. Как и в предыдущем случае, подобные вентиляционные системы используются в местах скопления вредных и опасных веществ, то есть на предприятиях подобного назначения.

Общеобменный тип может сочетать в себе использование нескольких типов вентиляции. Это может быть и вытяжная, и приточная, естественная и механическая. Если требуется очистить небольшое пространство, то применяют естественную вытяжную и механическую приточную типы.

http://youtu.be/SAwNykjmiyw

Таким образом, типы вентиляционных систем представлены большим разнообразием видом и способов воздухообмена.

Подбирая какой-либо из них, следует определиться с назначением подачи воздушных масс, для чего она потребуется и какой вариант больше всего подойдет в том или ином случае.
