Механическая система вентиляции своими руками

Дата: 19.06.2015
Просмотров: 251
Комментариев:
Рейтинг: 76
Комментариев:
Рейтинг: 76
Оглавление: [скрыть]
  • Устройства вентиляции
  • Виды систем вентиляции
  • План действий по выбору вентиляционной системы
  • Расчет вентиляционных систем
  • Сечение канала воздуховода
  • Конструкция механической вентиляции
  • Инструменты и материалы

Для комфортного проживания в любом доме, коттедже, как бы хороши они ни были, необходима система вентиляции. Проникающий в помещения воздух нужно прочищать от пыли, загазованности и запахов как можно чаще. Для этих целей предназначены естественная и механическая вентиляция, о системах которых многие домовладельцы знают лишь понаслышке.

Общая схема устройства системы вентиляции

Общая схема устройства системы вентиляции.

Они не подозревают, что неправильно сконструированная система вентиляции может содействовать распространению инфекционных заболеваний воздушно-капельного типа, перенося вирусы (например, гриппа) при работе. Домовладельцы узнают об этом по приезде врачей или санэпидемиологов. И только потом вызывают мастеров для переделки систем.

Устройства вентиляции

Многие люди не представляют, что многое из виденного можно рассчитать и воплотить своими руками. Так и с конструкцией систем вентиляции. Если знать их виды, классификацию, принципы функционирования, то вполне возможно выполнить их монтаж самостоятельно, не беспокоя специалистов и не тратя «лишние» деньги.

Схема организации механической и естественной вытяжной вентиляции

Схема организации механической и естественной вытяжной вентиляции.

Существуют три категории систем вентиляции. Их разделяют:

  1. По предназначению.
  2. По побудителю (например, устройству) движения воздуха.
  3. По методу перемещения масс воздуха.

По функционированию вентиляции бывают:

По методу переноса воздуха вентиляции различаются как:

По побудителю (например, устройству) их разделяют на два типа:

Вернуться к оглавлению

Виды систем вентиляции

Классификация систем вентиляции

Классификация систем вентиляции.

При строительстве любого помещения (дома, дачи, производственного помещения или сарая) необходимо предусмотреть и определить, какая система необходима:

Естественная вентиляция применяется для малых и средних строений там, где атмосфера не загажена отходами (например, в деревнях) и при постройке многоэтажек. Ее монтируют в домах:

В многоэтажных (4 этажа и более) домах используется конвекционная система вентиляции. Поток движется естественным путем за счет разницы температур между слоями воздуха первого и последнего этажей.

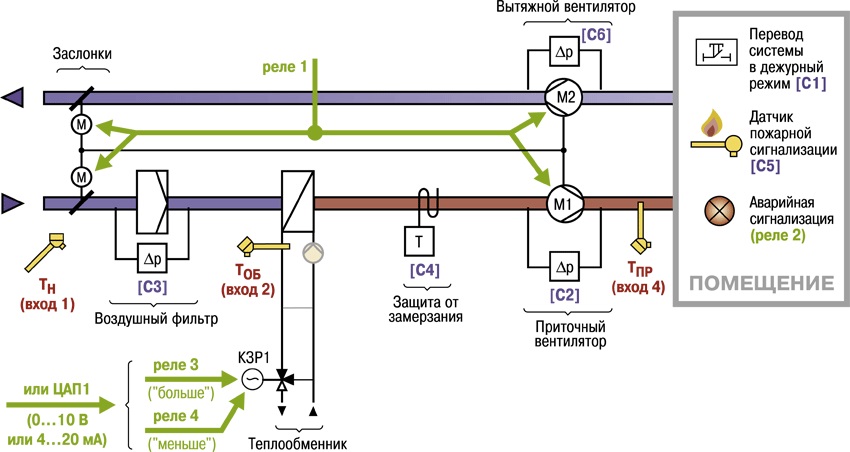

Управление системой приточной вентиляции с водяным калорифером

Управление системой приточной вентиляции с водяным калорифером.

Если строение занимает большую площадь или имеет 2-3 этажа, то применяется механическая вентиляция приточного, вытяжного или приточно-вытяжного типа. Она нагнетает расчетное количество воздушной смеси и фильтрует ее, очищая пространство от загрязнений разного вида. Эта система эффективно применяется в домах:

Смешанная система устанавливается в основном на производствах, в которых (по технологии) применяются активные вещества. Например, на радиозаводах в цехах травления. Она экономически выгодна, хотя обходится недешево. Ее можно настроить, применив датчики и реле. Когда естественная вентиляция не сможет обеспечить надлежащую очистку, включится механическая. В домах она применяется:

Вернуться к оглавлению

План действий по выбору вентиляционной системы

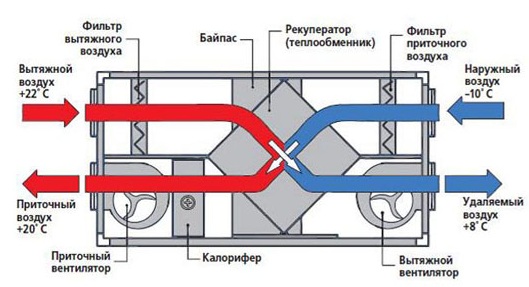

Принцип работы приточной вентиляции с рекуперацией

Принцип работы приточной вентиляции с рекуперацией.

  1. Производят расчет воздухообмена. Определяют численное значение количества (объема) входящего воздуха, соответствующего нормам проживания.
  2. Определяют минимальные габариты воздуховода (от правильного выбора сечения приточно-вытяжных каналов зависит чистота и свежесть домашней атмосферы);
  3. Выбирают систему (тип). Выбор делают после изучения всех типов вентиляций и их характеристик.
  4. Составляют (или заказывают) план-схему. Правильно выполненная и смонтированная схема — залог стопроцентной очистки помещения.
  5. Определяют расположение оборудования.
  6. Выбирают расположение отверстий забора/вывода.

Для комфортного проживания необходим постоянный приток чистого, свежего воздуха с определенной скоростью. Разные домовладельцы, не понимая сущности вентиляции, устанавливают слишком мощные механические системы, в которых для вытяжки или притока используется высокооборотный вентилятор.

Не разбираясь в процессе и не зная, что мощность напрямую зависит от площади квартиры, они ухудшают очистку и теплообмен помещения. Мощность играет отрицательную роль и уносит тепло наружу, охлаждая квартиру. Поэтому важен точный расчет всех составляющих притока-вытяжки.

Вернуться к оглавлению

Расчет вентиляционных систем

Пример расчета вентиляционной системы

Пример расчета вентиляционной системы.

Если естественный входящий поток оптимально очищает воздух и создает свежесть в помещении, то потребность в механическом обдуве может быть сведена к нулю. Если же естественная вентиляция не справляется и воздух в квартире не очищается, то тогда система механической очистки должна быть установлена.

Любая система рассчитывается на свой объем воздуха и скорость потока. В конструкциях естественной вентиляции эта величина равна не более 1 м3/час, а в механических — до 5 м3/час. Для обеспечения полной естественной вентиляции помещения при расходе воздуха 300 м3/час необходим вентканал с калибром 350 мм. При переходе на механический обдув эту величину можно уменьшить в 1,5-2 раза.

Основной расчет производят исходя из:

Необходимо принять, что бытовые приборы на газе и электричестве (плита газовая, калорифер, камин) при работе «переводят» чистый воздух, уменьшая его количество. Учитываются помещения, которым необходима частая смена воздуха (туалет, кухня).

Для определения всех величин специалисты используют справочники, диаграммы и графики. Но простому обывателю легче рассчитать воздухообмен по упрощенной формуле зависимости его от площади. Эту формулу применяют для вычислений обмена в жилых помещениях.

По специальным нормам на 1 м2 необходимо 3 м3 втекающего воздуха. При этом расчете не нужно учитывать численность людей. Просто нужно умножить общую площадь помещений «S» на норму.

Пример: S = 130 м2,

тогда количество обмена воздуха составит 130 м2 х 3 м = 390 м3/час.

Вернуться к оглавлению

Сечение канала воздуховода

После расчета обмена находят желаемый воздуховод и рассчитывают его данные. В магазинах можно встретить только круглые и прямоугольные по сечению воздуховоды. В прямоугольных системах обязательно выдерживать отношение сторон 1:3. Следующая таблица показывает зависимость расхода воздуха от габаритов в такой вентиляции:

Ширина х высота, мм Расход воздуха в м*/час при скорости в м/сек:
1 2 3 4 5 6 7 8
100×150 54 108 162 216 270 324 378 432
100×200 72 144 216 288 360 432 504 576
150×150 81 162 243 324 405 468 567 648
150×200 108 216 324 432 540 648 756 864
300×300 324 648 972 1296 1620 1944 2268 2592
300×500 540 1080 1620 2160 2700 3240 3780 4320

Вентиляция считается правильной если:

Если в доме нет канала естественной вентиляции, то следует воспользоваться окном или отверстием в стене.

Вернуться к оглавлению

Конструкция механической вентиляции

Естественные и механические вентиляционные системы

Естественные и механические вентиляционные системы.

Для начала надо соединить вытяжку и отверстие в стене самодельным или покупным воздуховодом, в качестве которого можно применить трубы от старой железной печки. Для подсоединения можно воспользоваться силиконом, который выдерживает температуру более 100 градусов.

Вентилятор ставится в трубе, идущей к отверстию в стене, сразу за вытяжкой. При установке печных труб калибра 10 см в качестве вентилятора можно применить даже кулер от компьютера. Но из-за его малой мощности делать это не следует.

В многоэтажках вентиляторы обычно встраивают в канал естественной вентиляции (в отдушины). Самый простой способ сделать это:

  1. Измерить габариты отдушины и вырезать кусок железа, фанеры, пластмассы на 3-5 см больше полученных размеров.
  2. Вырезать в этом куске отверстие под вентилятор, чтобы он «садился» в него с трудом. Вставить и привинтить.
  3. Установить полученную конструкцию на отдушину, применив саморезы и дюбеля. За их неимением можно использовать проволоку и привязать конструкцию к вентиляционной решетке.
  4. Замазать щели герметиком или силиконом.
Вернуться к оглавлению

Инструменты и материалы

Даже простой вентилятор может использоваться в системах вентиляции своими руками.
