Вентиляция — одна из основных систем дома, которая позволяет создать благоприятный микроклимат в вашем жилище. Во всех комнатах обязательно должен происходить воздухообмен, при котором старый воздух, насыщенный углекислым газом, должен выходить из помещения, а новый — поступать в него. Нарушение естественной циркуляции воздуха может не только отрицательно сказаться на состоянии внешней отделки стен и потолка (наличие грибка и плесени), но и на вашем самочувствии. Чтобы этого не произошло, нужно грамотно продумать и правильно установить вентиляционную систему. При этом наиболее простым решением является монтаж вентиляционного клапана приточного типа, о чем далее и пойдет речь.

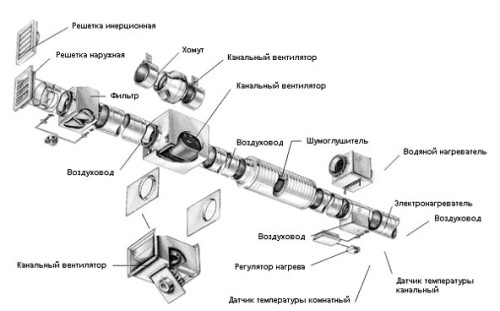

Схема вентиляции

Схема вентиляции.

Конструктивные особенности вентиляционных клапанов

Устройство приточного клапана достаточно простое (рис. 1). Он состоит из трубчатого корпуса диаметром от 6 до 13 см, внутри которого размещен фильтрующий материал (вспененный полиэтилен). Для возможности регулировки воздушным потоком вентиляционный клапан оборудован внутренней крышкой, которая также выполняет и декоративную функцию. Для предотвращения проникновения мусора извне на внешней стороне данного устройства монтируется решетчатая крышка.

Схема установки приточного клапана под подоконником

Схема установки приточного клапана под подоконником.

В холодное время года на поверхности трубы со стороны улицы может образовываться наледь. Это приведет к уменьшению диаметра трубы, по которому циркулирует воздух. Чтобы избежать такой ситуации, в конструкции клапана предусмотрена поворотная крышка, отверстия которой направлены вниз. Это позволяет конденсату под действием силы тяжести стекать, что не дает возможности ледяному налету образовываться на его стенках.

К основным преимуществам приточных вентиляционных клапанов относятся:

Вернуться к оглавлению

Выбор вентиляционного клапана?

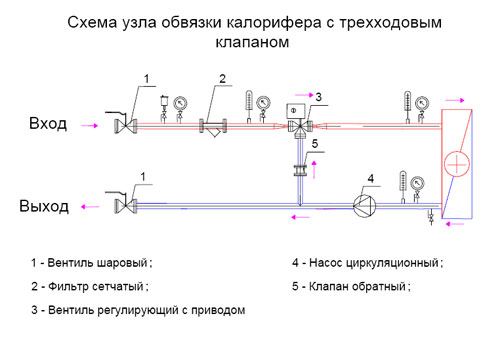

Схема узла обвязки калорифера с трехходовым клапаном

Схема узла обвязки калорифера с трехходовым клапаном.

При покупке данного устройства особое внимание следует обратить на диапазон температур, при которых он может эксплуатироваться. При этом следует учесть, какая минимальная температура наблюдается зимой в регионе, где построен ваш дом. Если понравившийся вариант изделия не подходит по данному параметру, нужно подыскать другой клапан.

Не менее важно узнать, сколько воздуха может пропускать устройство за определенное время, то есть его пропускную способность. На основании этого показателя можно определить, какое количество вентиляционных клапанов необходимо установить в одной комнате, чтобы обеспечить в ней оптимальный микроклимат.

Выбирая данное оборудование, не стоит оставлять без внимания его внешний вид и габариты. При этом необходимо выяснить, поместится ли внутренний блок в свободное пространство между подоконником и радиатором отопления. Выбрав наиболее подходящий по всем показателям вариант, можно переходить непосредственно к монтажным работам.

Вернуться к оглавлению

Подготовительные работы

Схема установки клапанов в одноэтажном здании

Схема установки клапанов в одноэтажном здании.

Перед установкой вентиляционного клапана необходимо убедиться в исправности вентиляции в доме, потому что для создания благоприятного микроклимата отток воздуха должен быть немного меньше его притока. Для проверки нужно немного открыть окно, после чего поднести на 50-100 мм к вентиляционной решетке листок обычной бумаги размером приблизительно 200*30 мм. При качественной работе вентиляции свободный конец бумаги должен почти затягиваться в шахту.

Если полоска бумаги слабо притягивается к отверстию, то нужно произвести чистку вентиляционной системы. Очистка в многоквартирном доме должна осуществляться управляющей компанией. Если очистить шахту не представляется возможным (например, на каком-либо участке шахта разрушена), то дополнительно к установке клапана нужно будет произвести монтаж вытяжки.

Для эффективной работы вентиляционной системы двери в помещение не должны плотно закрываться. Между дверьми и стеной должен оставаться небольшой зазор, позволяющий воздуху свободно циркулировать. Если конструкция двери не позволяет этого сделать, то в нее следует вставить вентиляционную решетку.

Вернуться к оглавлению

Установка вентиляционного клапана

Для того чтобы произвести установку приточного клапана своими руками, необходимо приготовить такие инструменты и материалы:

Схема установки обратного клапана

Схема установки обратного клапана.

Перед проведением монтажных работ нужно выбрать место установки клапана. Специалисты рекомендуют устанавливать такое оборудование под подоконником. В основном это обусловлено тем, что в таком случае холодный воздух сразу будет поступать на отопительную батарею, после чего в комнате будет распространяться уже теплый воздух.

Первым делом в выбранном месте с помощью перфоратора делается сквозное отверстие, после чего в него монтируется пластиковая труба с установленной внешней решеткой.

Перед сверлением отверстия очень важно убедиться в отсутствии скрытой проводки.

Затем все щели вокруг трубы тщательно запениваются. Когда пена затвердеет, можно производить сборку вентиляционного клапана по схеме, которая находится в технической документации на устройство. После окончания сборки на внутренний конец трубы устанавливается декоративная крышка с регулирующей ручкой. Сразу после монтажа клапан готов к эксплуатации.

При всех положительных свойствах приточного клапана у него имеются некоторые недостатки, которые связаны с необходимостью проведения его периодического технического обслуживания. Для этого нужно минимум 1 раз в год разбирать клапан и тщательно прочищать воздушный фильтр.
