Руководство по установке крышных вентиляторов

Дата: 05.06.2015
Просмотров: 305
Комментариев:
Рейтинг: 35
Комментариев:
Рейтинг: 35
Оглавление: [скрыть]
  • Сферы использования крышных вентиляторов
  • Важнейшие функции системы вентиляции
  • Необходимое оборудование и инструменты для установки
  • Проведение монтажных работ
  • Инструкция по установке крышного вентилятора

Крышный вентилятор представляется прибором, функцией которого является удаление использованных воздушных масс из помещения. Его часто устанавливают на печные трубы, используют в системе кондиционирования. Это приспособление относят к числу обязательных элементов.

Монтаж крышного вентилятора

Монтаж крышного вентилятора.

Установка крышных вентиляторов связывается с начальным определением габаритов, внешних данных, угла наклона кровли и используемого сырья. Все перечисленные моменты играют главенствующую роль и оказывают влияние на схемы проведения монтажных работ. Качественно организованная установка заметно увеличивает сроки эксплуатации прибора и сокращает расходы на его обслуживание.

Сферы использования крышных вентиляторов

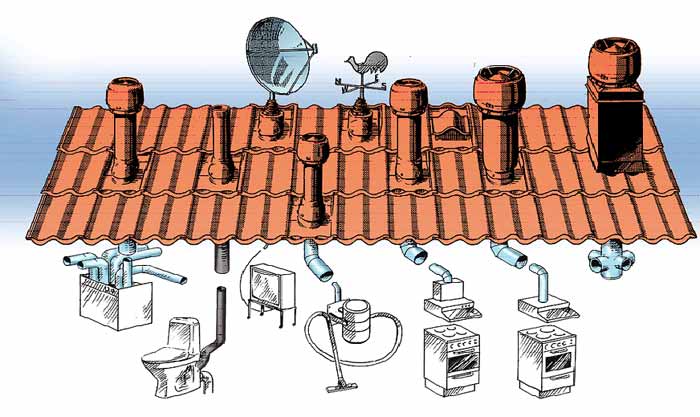

Элементы для вентиляции через кровли

Элементы для вентиляции через кровли.

Нередко подобные сооружения устанавливают на предприятиях промышленной направленности, больших строениях общественного значения, в торговых организациях, на спортивных объектах, то есть везде, где существует опасность возгорания. Главной целью вентиляторов дымоудаления является стремительное выведение из помещения дыма, гари и копоти, возникших в результате возгорания или иного эпизода.

В частных домах такая система используется для отведения угарных масс, возникших в результате работы печей, каминов и газовых котлов. Монтаж таких устройств проводится через устройство вытяжки или пожарную систему вентилирования. Первый вариант схож с деятельностью кондиционера. Пожарный вентилятор срабатывает в случае возникновения опасности воспламенения.

Вернуться к оглавлению

Важнейшие функции системы вентиляции

Установка крышного вентилятора дымоудаления помогает снабдить здание:

Располагают крышные конструкции в кровельной части сооружения. Перед началом проведения монтажа следует найти подходящее место. При этом стоит отметить, что шумы и вибрации, издаваемые выбранным устройством, должны соответствовать показателям нормы.

Схема размещения крышных вентиляторов на косой крыше

Схема размещения крышных вентиляторов на косой крыше.

Для обеспечения таких конструкций стабильными показателями следует позаботиться о защищающих мерах. Для кровли, располагающей мягким основанием, установка связывается с определенными нюансами. Закрепление таких установок осуществляется по своим схемам.

Достоинства кровельных вентиляторов:

Вернуться к оглавлению

Необходимое оборудование и инструменты для установки

Монтаж вентилятора дымоудаления связывается с использованием следующих приспособлений:

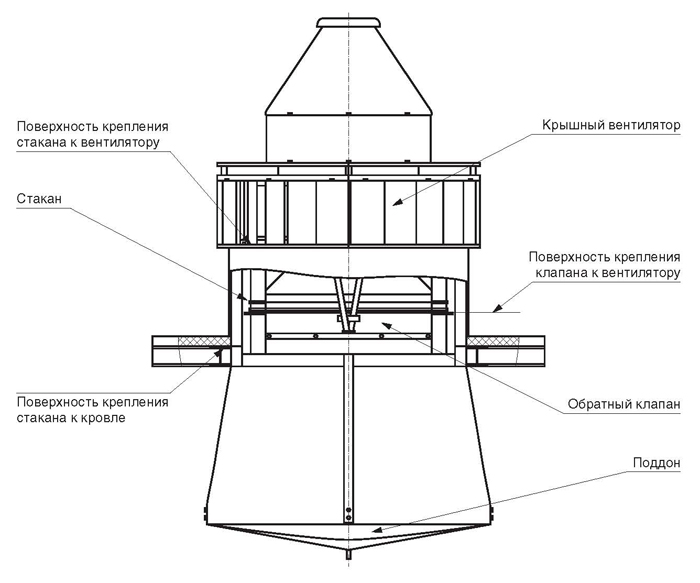

Устройство крышного вентилятора

Устройство крышного вентилятора.

Инструменты:

Вернуться к оглавлению

Проведение монтажных работ

Стакан. Монтаж крышных вентиляторов на твердую поверхность начинается с фиксации на свое место стакана. Он может иметь форму круга или квадрата, изготовленную из оцинкованной стали или железобетона. Присутствие колодезных отверстий или вентиляционных шахт дает повод для постановки такого устройства.

В другом варианте стакан ставится в вертикальную позицию на главное основание кровли. Диаметр стаканов изнутри может иметь показатели в 700, 1000 и 1450 мм, в то время как высота соответствует 400 мм.

Сначала в стакане проделываются отверстия для поддона, после этого он фиксируется на крыше.

Затем поддон устанавливается на основание стакана, при этом обратный клапан крепится к самому вентилятору.

Варианты установки вытяжного крышного вентилятора

Варианты установки вытяжного крышного вентилятора.

Поддон. Этот элемент собирает влагу и избавляется от ненужной сырости. Для монтажа поддона используются болты, гайки и шайбы. Этот элемент закрепляется на стакан еще до определения вентилятора на свое место. Перед проведением главных работ в средней части поддона делаются проемы диаметром 14 мм, расстояние между ними равно 200 мм. Стенки боковых частей и тяги укрепляются болтами.

Обратный клапан. Этот элемент закрепляется на вентилятор перед его фиксацией на стакан. Накануне проведения мероприятий по монтажу важно прикрутить транспортировочные винты, которые останавливают створки клапана. Следует проверить эту часть на предмет беспрепятственного перемещения.

Вентилятор не должен ставиться на клапан, это поможет избежать его перекашивания. Его укрепляют с помощью шпилек, приваренных к стакану. Количество таких элементов может доходить до 8 штук. Чтобы избежать протечек, вентилятор фиксируется на стакан, основание посадочной площадки заранее смазывается герметиком.

Вернуться к оглавлению

Инструкция по установке крышного вентилятора

Перед проведением основных строительных мероприятий необходимо проверить наличие анкерных болтов в стакане, их число, особенности положения, наличие или отсутствие несоответствий между их местоположением и показателями диаметров отверстий для крепежа в вентиляторе. Аналогично изучаются центробежные системы на присутствие возможных зазоров в пространстве между входным отверстием и колесом рабочего основания.

Для монтажа кровельной системы вентилирования применяют спецтехнику в виде башенного или автомобильного крана. При ее отсутствии можно воспользоваться реечным домкратом. Необходимое оснащение поднимается к точкам монтажа. Накануне проведения основных мероприятий на стакан надевается резиновая прокладка.

Поверхность кровли обкладывается дощатым настилом. Вентилятор ставится и крепится на швеллеры, уложенные на тележки, здесь также используют древесные бруски. Приготовленное оснащение закатывается к точкам проведения работ. Домкратом его поднимают на стакан.

Чтобы установить подобное устройство, сквозь отверстие продевают анкерные болты, на каждый из них фиксируют по 2 гайки. Как только основные части конструкции будут закреплены, щели между верхней частью стакана и вентилятором обрабатывают герметиком.

При установке такого оборудования на новую кровлю применяют цементно-песчаный раствор, устанавливают по кромке стакана «фартуки» и «юбки», реставрируют прослойку гидро- и теплоизоляции. Как только установка прибора завершится, его можно подключать к сети.
