Закрытое помещение, в котором постоянно находится большое количество воды, подразумевает наличие повышенной влажности воздуха. Именно поэтому точный расчет вентиляции бассейна так важен при строительстве коттеджа или загородного дома. Причем объем самой чаши не важен. Даже если вы оборудуете маленькую купальню в сауне, система вентиляции воздуха должна быть эффективной, иначе хозяевам не избежать серьезных проблем.

Устройство вентиляции в бассейне

Устройство вентиляции в бассейне.

Проблемы невентилируемого помещения

Если системы вентиляции бассейна налажены неправильно, то это неизбежно приведет к таким последствиям, как:

Приточно-вытяжная вентиляция бассейна с отдельными осушителями воздуха

Приточно-вытяжная вентиляция бассейна с отдельными осушителями воздуха.

Все эти проблемы возникают из-за вполне естественного процесса. Влага из бассейна постоянно испаряется и оседает конденсатом на всех поверхностях. Кроме того, в подобных помещениях температура воздуха всегда достаточно высокая. Такие условия являются благотворной средой для развития ржавчины, плесени и болезнетворных грибков. Поэтому страдает не только внутренняя отделка комнаты, но и люди, находящиеся в ней.

С этими неприятностями можно справиться только с помощью грамотно налаженной вентиляции бассейна. Если же ваше помещение достаточно большое, то в расчет необходимого оборудования нужно включить еще и системы осушения воздуха. Но, как правило, подобные конструкции используются только в общественных помещениях (на спортивных площадках, аквапарках и т.п.).

При расчете вентиляции в бассейне главным показателем эффективности должна стать влажность воздуха. То есть надежная и эффективная система обязана поддерживать этот показатель на комфортном для человека уровне. При этом воздух не должен быть чересчур сухим. Слишком быстро испаряющаяся влага охлаждает человеческое тело. Естественно, что купаться в таких условиях становится неуютно.

Принципиальная схема прямоточной приточно-вытяжной вентиляции

Принципиальная схема прямоточной приточно-вытяжной вентиляции с настенным осушителем воздуха.

Влажность воздуха определяется как отношение количества водяных паров на 1 м3 воздуха. Расчет вентиляционной системы бассейна должен проводиться с учетом следующих характеристик:

  1. Режима эксплуатации объекта (как часто им пользуются).
  2. Среднегодичных и среднесезонных температур в данной местности, общих характеристик климата.
  3. Предназначения помещения (плавательный басен должен быть оборудован иначе, чем чаша, предназначенная для сауны).
  4. Индивидуальных пожеланий заказчика.

Только учитывая все это, можно провести грамотный расчет системы.

Вернуться к оглавлению

Параметры комфортного микроклимата

Расчет системы вентиляции должен учитывать такой параметр, как влажность насыщения. Этим термином обозначают максимальный объем влаги, который воздух может принять при конкретной температуре в помещении. При этом уровень воды, находящейся в виде паров, определяется в граммах на 1 кг воздуха. При превышении порога насыщения на поверхностях появляется конденсат. Необходимо учитывать и то, что при увеличении температуры параметры влажности насыщения тоже повышаются.

Поэтому перед проведением расчета необходимо снизить уровень испарения.

Рекуператор в системе вентиляции бассейна

Рекуператор в системе вентиляции бассейна.

Для этого нужно добиться определенного баланса температуры воды в бассейне и воздуха в помещении. То есть температура в помещении должна быть примерно на 2°С выше, чем у воды.

Именно при таких условиях испарение влаги становится минимальным. Соответственно, и оборудование для вентиляции нужно с меньшей мощностью. Если температуры будут равными, то степень насыщения достигнет 100%. А для уровня комфорта этот показатель должен держаться на уровне 50-65%. Подобных параметров можно добиться только с помощью монтажа эффективной системы вентиляции.

Снизить финансовые затраты возможно при покупке маломощного оборудования. В таком случае для снижения испарения влаги используют специальные жалюзи, которыми закрывают бассейн тогда, когда он не используется. При этом необходимо учесть, что из открытой чаши за 1 час испаряется примерно 2,2-2,4 л. У закрытого бассейна этот параметр почти в 2 раза ниже.

Вернуться к оглавлению

Методы снижения влажности

Канальные осушители воздуха для бассейна

Канальные осушители воздуха для бассейна.

Естественно, что предотвратить испарения в помещении бассейна полностью невозможно. Но вентиляция поможет снизить этот параметр за счет приточно-вытяжного оборудования, дополнительного осушителя или при сочетании этих типов устройств. А при выборе системы вентиляции стоит учесть метод, с помощью которого то или иное оборудование понижает уровень влажности в помещении. Сейчас используется 2 основных способа: метод кондиционирования или ассимиляция.

Проводя расчет системы вентиляции, нужно учитывать параметры помещения. Например, для загородных домов, в которых невозможно установить оборудование, работающее по принципу «приток-выдув», разумнее наладить вентиляцию в бассейне по конденсационному типу.

В таких системах воздух проходит через специальный осушитель. Подобным способом осуществляется поднятие его температуры до так называемой «точки росы». То есть влага превращается из пара в конденсат. А осушенный и нагретый воздух поступает в помещение. Выпавшая же вода скапливается в специальных емкостях.

В подобной вентиляции для бассейна присутствует гидростат. Именно он «заведует» работой компрессора и запускает его при наличии определенного уровня влажности. После того как этот параметр достигает нижней отметки, оборудование прекращает свою работу. Но проветривание помещения по-прежнему продолжается, так как основной вентилятор не останавливается.

Расчет мощности оборудования должен учитывать основные характеристики и потребности помещения. На данный момент можно приобрести следующие модели конденсационных установок:

  1. Настенного типа. Они не отличаются большой мощностью, но их можно установить в готовое (полностью отделанное и готовое к эксплуатации) помещение бассейна.
  2. Скрытые. Такие системы располагают в подсобных комнатах. Поэтому подобную вентиляцию необходимо устанавливать на этапе строительства коттеджа.
  3. Стационарные комплексы. Их обычно используют для больших бассейнов спортивного типа.

Последний тип устройств считается наиболее эффективным. Но для расчета схемы установки подобной вентиляции необходимо учесть наличие системы воздушных каналов. Если она не может справиться с транзитом обрабатываемого воздуха, то бассейн необходимо снабдить дополнительным оборудованием.

Вернуться к оглавлению

Вентиляция ассимиляционного типа

Принципиальная схема вентиляции

Принципиальная схема вентиляции.

Устройства, работающие по принципу ассимиляции, подойдут для небольших помещений. Расчет необходимой мощности оборудования должен учитывать климат местности, в которой построен дом. Для умеренных широт вполне достаточно только наладить вентиляцию в бассейне. При этом дополнительная техника не используется. Но для климата с высокими среднегодовыми температурами требуется монтаж дополнительного осушителя.

Специалисты считают, что главное достоинство таких систем в том, что они избавляют атмосферу от неприятного запаха. Так как принцип их работы основан на приточно-вытяжной системе. Но в этом кроется и основной недостаток. При дождливой погоде воздух, попадающий в помещение бассейна, перестает впитывать воду, и влажность повышается.

Кроме того, такие системы в зимний период значительно повышают потребление электроэнергии, поскольку приточный воздух нуждается в дополнительном подогреве. Но так как подобное оборудование достаточно дешево и его установка не требует сложного расчета, то подобные системы считаются наиболее популярными.

Вернуться к оглавлению

Комбинированный способ вентилирования бассейна

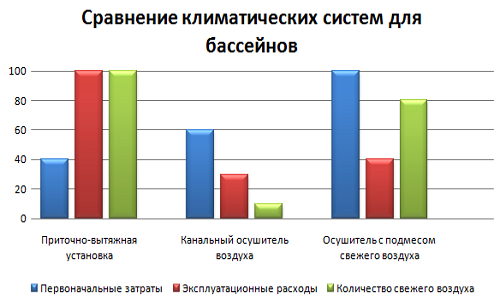

Сравнение климатических систем для бассейнов

Сравнение климатических систем для бассейнов.

Установки комбинированного типа, в которых сочетается вентиляция и система осушения, используются в бассейнах, которыми пользуется регулярно большое количество людей. Как правило, подобные помещения отличаются еще и значительными размерами. В таких условиях рекомендуется воздух не только принудительно вентилировать, но и осушать.

При этом системы могут быть как независимыми друг от друга, так и представлять единую конструкцию с объединенными воздуховодами и источниками питания. Специалисты рекомендуют устанавливать подобную вентиляцию только в помещениях с бассейном больше 50 м2.

Но только установкой вентиляции проблему решить невозможно. Поскольку температура в помещении обязана быть достаточно высокой, то возникает необходимость в монтаже специальных систем отопления. В таком случае воздух, который проходит через приточные каналы, имеет возможность нагреться до необходимого уровня. При этом нужно учитывать, что вентиляционные системы непосредственно для обогрева помещения не предназначены.
