Расчет естественной и принудительной вентиляции помещения

Дата: 23.05.2015
Просмотров: 422
Комментариев:
Рейтинг: 57
Комментариев:
Рейтинг: 57
Оглавление: [скрыть]
  • Расчет размера воздуховодов
  • Соответствие площади и расхода
  • Вычисления для калорифера
  • Расчет естественной канальной системы

Чтобы вентиляционная система в доме работала эффективно, необходимо во время ее проектирования произвести расчеты. Это позволит не только использовать оборудование с оптимальной мощностью, но и сэкономить на системе, полностью сохранив все требуемые параметры. Проводится расчет вентиляции согласно определенным параметрам, при этом для естественной и принудительной систем используют совершенно различные формулы. Отдельно внимание следует уделять тому, что принудительная система требуется не всегда. Например, для городской квартиры вполне достаточно естественного воздухообмена, но при соблюдении определенных требований и норм.

Компоненты системы вентиляции и кондиционирования

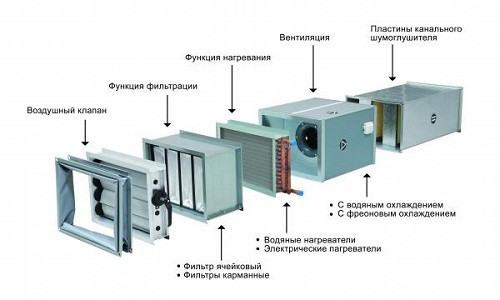

Компоненты системы вентиляции и кондиционирования.

Расчет размера воздуховодов

Чтобы рассчитать вентиляцию помещения, следует определить, каким будет сечение трубы, объем воздуха, проходящего через воздуховоды, скорость потока. Такие расчеты важны, так как малейшие ошибки приводят к плохому воздухообмену, шуму всей кондиционной системы или большим перерасходам финансовых средств при монтаже, электричества для работы оборудования, которое предусматривает вентиляция.

Чтобы выполнить расчет вентиляции для помещения, узнать площадь воздуховодного канала, необходимо использовать такую формулу:

Sс = L * 2,778 / V, где:

Схема эжекционной системы вентиляции

Схема эжекционной системы вентиляции.

Чтобы узнать, какой будет фактическая площадь воздуховодной трубы, необходимо использовать формулу, исходя из типа канала. Для трубы круглого формата применяется формула: S = π * D² / 400, где:

Для труб прямоугольного формата понадобится уже формула S = A * B / 100, где:

Вернуться к оглавлению

Соответствие площади и расхода

Устройство вентиляционных коробов

Устройство вентиляционных коробов.

Как рассчитать вентиляцию самостоятельно? Помогут следующие данные:

Диаметр трубы равен 100 мм, он соответствует прямоугольному воздуховоду на 80*90 мм, 63*125 мм, 63*140 мм. Площади прямоугольных каналов составят 72, 79, 88 см². соответственно. Скорость воздушного потока может быть различной, обычно используются такие величины: 2, 3, 4, 5, 6 м/с. В таком случае расход воздуха в прямоугольном воздуховоде составит:

Если расчет вентиляции проводится для круглого канала с диаметром в 160 мм, то ей будут соответствовать прямоугольные воздуховоды на 100*200 мм, 90*250 мм с площадями сечения 200 см² и 225 см² соответственно. Чтобы помещение отлично вентилировалось, требуется соблюдать следующий расход при определенных скоростях движения воздушных масс:

Схема приточной вентиляции

Схема приточной вентиляции.

Используя такие данные, вопрос, как рассчитать вентиляцию, решается довольно просто, следует только определиться, есть ли необходимость применять калорифер.

Вернуться к оглавлению

Вычисления для калорифера

Калорифер представляет собой оборудование, предназначенное для кондиционирования помещения с подогревом воздушных масс. Применяется это устройство для создания более комфортной обстановки в холодное время года. Калориферы используются в системе принудительного кондиционирования. Еще на этапе проектирования важно рассчитать мощность оборудования. Делается это на основании производительности системы, разницы между наружной температурой и температурой воздуха в помещении. Два последних значения определяются согласно СНиПам. При этом надо учесть, что в помещение должен поступать воздух, температура которого не меньше +18 °C.

Схема рециркуляционной принудительной вентиляции

Схема рециркуляционной принудительной вентиляции.

Разница между наружными и внутренними условиями определяется с учетом климатической зоны. В среднем во время включения калорифер обеспечивает нагрев воздуха до 40 °C, чтобы компенсировать разницу между теплым внутренним и наружным холодным потоком.

Чтобы рассчитать оборудование, требуемое для вентиляции помещения, необходимо использовать такую формулу:

I = P / U, где:

Если нагрузка меньше, чем требуется, то надо устройство выбирать не таким мощным. Температуру, на уровень которой калорифер может нагреть воздух, рассчитывают по такой формуле:

ΔT = 2,98 * P / L, где:

Таблица сравнительной характеристики естественной и принудительной вентиляции

Таблица сравнительной характеристики естественной и принудительной вентиляции.

В жилом помещении (для квартир и частных домов) калорифер может иметь мощность 1-5 кВт, а вот для офисных значение берется больше — это 5-50 кВт. В некоторых случаях электрические калориферы не используются, оборудование тут подключается к водяному отоплению, что позволяет экономить электроэнергию.

Вернуться к оглавлению

Расчет естественной канальной системы

Расчет естественной вентиляции канального типа сводится к определению сечения воздуховодной трубы. На основании полученных данных можно узнать, какое сопротивление наблюдается при прохождения воздушных масс.

Расчет естественной вентиляции канального типа начинается с определения потери воздушного давления.

Формулы для аэродинамического расчета систем естественной вентиляции

Формулы для аэродинамического расчета систем естественной вентиляции.

Этот показатель рассчитывается из R (потерь на трение) и Z (местного сопротивления) для определенной длины участка:

р = R*l + Z.

Площадь сечения воздуховодной трубы определяется по формуле:

F = L / (3600*V), где:

Потери давления определяются с учетом данных в специальных номограммах, которые используются для круглых воздуховодных труб. При прямоугольном сечении надо дополнительно узнать соответствующий им диаметр круглого воздуховода (равновеликого прямоугольному). Для этого применяется формула:

dЭ = 2 а b / (а + b),

где а, b — это значения сторон прямоугольной трубы.

В помещении могут использоваться различные воздуховодные трубы. Потери давления в системе естественной вентиляции обычно составляют около 90%. Для преодоления сопротивления необходимо узнать размер таких потерь, для чего используется следующая формула:

Z = Σξv 2ρ/2, где:

Расчет кондиционирования для любого помещения — это важный этап, которым пренебрегать нельзя. И особенно важно это не только для принудительной, но и для естественной вентиляции, так как она используется чаще всего. Расчет системы включает не только определение диаметра труб, но и уточнение сопротивления, давления.
