Расчет системы приточной вентиляции

Дата: 21.05.2015
Просмотров: 246
Комментариев:
Рейтинг: 95
Комментариев:
Рейтинг: 95
Оглавление: [скрыть]
  • Вредные выделения, влияющие на микроклимат помещений
    • Вычисление по укрупненным показателям
  • Описание методов вычисления

Микроклимат помещений здания любого назначения должен соответствовать санитарно-гигиеническим нормам для обеспечения оптимального или допустимого режима работы или жизнедеятельности людей. Параметры микроклимата преимущественно обеспечивают системы приточной вентиляции, а ее расчет сводится к определению количества приточного воздуха.

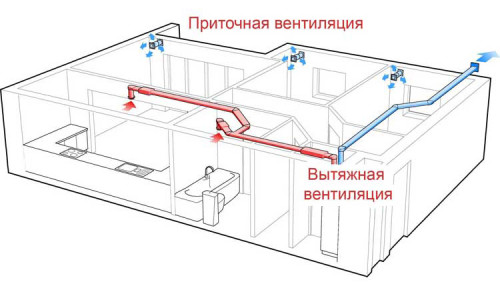

Схема приточно-вытяжной вентиляции в помещении

Схема приточно-вытяжной вентиляции в помещении.

Вредные выделения, влияющие на микроклимат помещений

Состав и количество вредностей, выделяемых в помещения, зависит от функционального назначения здания и происходящих в нем технологических процессов. В жилых и общественных зданиях имеют место только выделения от жизнедеятельности людей, в то время как в производственных помещениях состав вредностей может быть каким угодно, все зависит от технологического процесса. Все вредности подразделяются на несколько видов:

Необходимые комплектующие для приточной вентиляции

Необходимые комплектующие для приточной вентиляции.

  1. Вредности от жизнедеятельности человека (выделения влаги, углекислоты, тепла).
  2. Выделение вредных паров или аэрозолей различных веществ во время технологического процесса. Высокая концентрация этих веществ оказывает пагубное влияние на здоровье работающих в комнате людей.
  3. В производственных зданиях нередки технологические процессы с повышенным выделением водяных паров, что вызывает высокую влажность и выпадение конденсата на холодных поверхностях. Такие условия для работы не соответствуют санитарным нормам.
  4. Выделения тепла от разогретого технологического оборудования или продукции. Излишки теплоты, воздействующие на здоровье человека в течение рабочей смены, также оказывают на него негативное влияние.

Для гражданских зданий расчет выполняется, как правило, по вредностям, указанным в п.1. В зданиях промышленного назначения требуется рассчитать количество приточного воздуха, необходимого для уменьшения концентрации каждого из видов вредных выделений, а принять значение по самому большему из результатов.

Вернуться к оглавлению

Вычисление по укрупненным показателям

Укрупненные показатели для расчета отражают расход приточного воздуха на одну единицу объема помещения, одного человека или один источник вредных выделений. Параметры микроклимата в помещениях гражданских зданий регламентируются санитарными нормами и требованиями. Для каждого вида здания существуют свои нормативы, в них указаны значения кратности воздухообмена для комнат различного назначения. В этом случае расчет производится по формуле:

Формулы для аэродинамического расчета систем вентиляции

Формулы для аэродинамического расчета систем вентиляции

L = Vk, где:

Кратность — это число, которое показывает, сколько раз за один час воздух в помещении будет полностью обновлен. При значении 1 количество воздуха будет равняться объему комнаты. В остальных случаях, которые не учитывают эти нормативы, существуют показатели оптимального количества приточного воздуха на 1 человека. Эти нормативы прописаны в СНиП 41-01-2003 и составляют для проветриваемых помещений 30 м3/ч на одного человека, а для непроветриваемых — 60 м3/ч. Тогда для расчета используется формула:

L = Nm

Здесь:

Вычисление по этой формуле также приемлемо в случае, если другие виды вредных выделений в пространство комнаты производственного назначения очень незначительны. Когда имеется один или несколько одинаковых источников, от которых исходят вредные пары или аэрозоли, метод подсчета по укрупненным показателям применим при условии, что известно количество наружного воздуха, потребное для каждого из них. Тогда значение m будет показывать величину притока на 1 источник, а параметр N в формуле означать их количество.

Вернуться к оглавлению

Описание методов вычисления

Таблица расчета вентиляции

Таблица расчета вентиляции.

При наличии в промышленном здании множества источников, которые во время технологического процесса испускают пары вредных веществ, требуется провести расчет вентиляции по каждому из этих веществ. Для этого выясняют, какие именно вещества выделяются и в каком количестве, после чего можно посчитать в пределах одной комнаты их концентрацию на 1 м3 и сравнить ее со значением предельно допустимой концентрации (ПДК) для каждого вида веществ. Эти значения установлены нормативной документацией. В случае превышения ПДК высчитывают количество притока, которое должны обеспечить вентиляционные системы. Для этого используют формулу:

L = MB / yдоп — y0, где:

Считают величину притока для каждого вредного выделения, после чего принимают для вентиляции наибольший из результатов.

Для нейтрализации излишков теплоты используют следующую формулу для определения величины притока:

L = Lмо + [3.6Q — СLмо (tмо — tп) / c (tпом — tп)]

В этой формуле параметры:

Таблица производительности канала вентиляции

Таблица производительности канала вентиляции.

Излишнее тепло от технологических процессов удаляют с помощью вытяжной системы и, как правило, используют повторно (утилизация).

Удаление из пространства производственного помещения излишков влаги — это задача вытяжной системы вентиляции. Но удаляемые воздушные массы нужно замещать во избежание большого дисбаланса между вытяжкой и притоком. Поэтому расчет системы все равно выполняется по приточному воздуху с помощью формулы:

L = Lмо + [W — 1.2(dмо — dп) / (dпом — dп)]

В данной формуле:

По большому счету, роль приточной вентиляции в том, чтобы сохранить здоровье людей и сделать условия для проживания или работы безопасными и комфортными.

По этой причине расчету систем следует уделить особое внимание.
