Изготовление воздуховодов осуществляется на основе данных, полученных при расчете всей системы вентиляции. На расчетном этапе определяются конструктивные параметры узлов исходя из требуемых объемов перемещаемого воздуха с учетом его скорости и потерь давления.

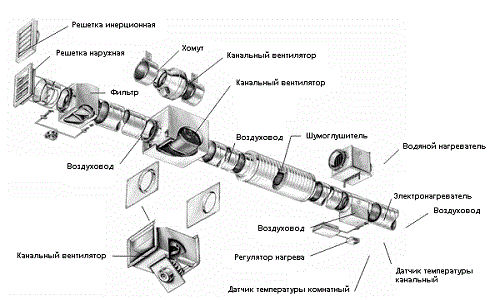

Общая схема устройства системы вентиляции

Общая схема устройства системы вентиляции.

Изготовление прямых участков – достаточно простой процесс. Наибольшие трудности возникают при изготовлении фасонных изделий. Для этого необходимо знать площадь отводов вентиляционных.

Назначение отводов и их виды

Фасонные части воздуховода имеют большое разнообразие по видам, назначению и способам их изготовления. К наиболее распространенным узлам можно отнести отводы. Их основным назначением является изменение направления движения воздушного потока через площадь сечения воздуховода.

Схема вентиляционной разводки каналов с удалением воздуха через раздельные вентиляционные каналы

Схема вентиляционной разводки каналов с удалением воздуха через раздельные вентиляционные каналы.

Условно можно провести классификацию отводов по следующим параметрам:

Широкое распространение отводов можно объяснить не только большим разнообразием типоразмеров, но и тем, что, используя их различное сочетание, можно без труда получать другие фасонные изделия. Примером таких комплексных составных изделий могут служить утки, обходы и отступы.

Визуально отвод представляет собой воздуховод, загнутый под определенным углом. На практике диаметры его сечения обычно достаточно значительные. Минимальное значение диаметра стандартного изделия составляет 100 мм. Материал накладывает определенные ограничения на способ изготовления и строение.

Наиболее часто, если не оговариваются какие-либо специфические требования, используется тонкая оцинкованная сталь. Если воздуховод просто попытаться согнуть под нужным углом, то, скорее всего, произойдет смятие и разрыв материала.

Конструктивно поворот направления движения воздушного потока формируется из нескольких сегментов (звеньев), соединенных друг с другом различными способами. Для подсоединения к вентиляционной сети используются звенья, называемые стаканами.

Точка центра воображаемой окружности, с которой совпадает направление отвода, будет являться точкой отсчета при проектировании и определении его характеристик.

Схема вентиляции помещений в многоэтажном частном доме

Схема вентиляции помещений в многоэтажном частном доме.

Касательные к внешним присоединяемым граням стаканов будут определять угол поворота фасонного изделия:

Составные части фасонного изделия изготавливаются из плоского листового металла. Для придания плоским заготовкам нужной объемной формы их необходимо согнуть в соответствии с требуемым шаблоном и соединить конструкционным швом.

В зависимости от величины скорости воздушного потока в сети величина износа деталей будет тоже различна. Общая зависимость прямо пропорциональна. Т.е. чем выше скорость воздуха внутри воздуховода, тем больше вероятность появления сквозных отверстий, через которые будет происходить подсос или утечка. Отводы – наиболее критичные узлы вентиляционной системы с точки зрения разрушения материала стенок.

Для снижения вероятности разрушения материала и сохранения пространственной прочности принято конструкционные швы звеньев и стаканов располагать на противоположных стенках.

Т.е. на соседних сегментах швы не должны совпадать и образовывать прямую линию.

Вернуться к оглавлению

Требования, предъявляемые к конструкции отводов

Виды вентиляции

Виды вентиляции.

В целях снижения отходов при производстве узлов и обеспечения унификации проектной деятельности ко всем деталям воздуховода и к отводам в частности предъявляется ряд требований, отклонение от которых допускается только в виде исключения.

Для отводов, имеющих круглое сечение:

Для прямоугольных отводов:

Вернуться к оглавлению

Построение развертки круглого отвода

Виды воздуховодов

Виды воздуховодов.

Развертка представляет собой проекцию на плоскость отдельных звеньев фасонных узлов. Другими словами, объемная деталь как бы разворачивается и переносится на плоскость. Пользуясь данными, полученными на этом этапе, можно на листе металла разметить все элементы, вырезать их и соединить в единое целое.

Необходимо знать следующие данные, чтобы провести расчет и построение развертки:

Наиболее распространенный угол, использующийся в системах вентиляции, 90°. Развертка всего узла сводится к построению развертки одного его элемента – звена. Для этого необходимы размеры его шейки и затылка.

Длина шейки (Lш) и затылка (Lз) определяются по формулам:

Еще одним важным геометрическим параметром звена является длина среза (Lср):

Lср=(Lз-Lш)/2 (3).

Стакан в геометрическом плане будет отличаться от звена наличием только одного среза:

Lср=Lз-Lш (4).

Таблица эквивалентных диаметров воздуховодов

Таблица эквивалентных диаметров воздуховодов.

Необходимо принимать во внимание, что расчет отвода осуществляется заданием количества полных звеньев, не считая двух стаканов, которые суммарно дают еще одно звено.

Для изготовления узла целиком достаточно изготовить шаблон одного стакана. Используя этот шаблон, можно произвести разметку разверток для остальных звеньев.

На начальном этапе изготовления шаблона откладывается половина длины окружности заданного в исходных данных диаметра. Затем перпендикулярно к ней размечаются отрезки, соответствующие шейке, затылку и срезу стакана. Половина окружности делится на равные отрезки и из точек деления восстанавливаются перпендикуляры, на которых откладываются отрезки, равные размеру образующих на фронтальной поверхности. Остается получить развертку половины стакана, соединив полученные точки плавной синусоидой. Вторая половина развертки получается зеркальным отражением относительно затылка.

Имея шаблон стакана и зная количество звеньев отвода, можно вычертить развертку для изготовления всего отвода.

Для этого берется лист-заготовка достаточного размера, на котором делается разметка:

Поворачивая определенным образом вокруг горизонтальной оси шаблон, вычерчивают все элементы отвода. Остается только вырезать размеченные заготовки и собрать их.

Предложенный способ разметки и раскроя наиболее экономно использует площадь заготовок, т.к. имеет незначительные отходы только по оси, соответствующей длине развертки.

Вернуться к оглавлению

Построение развертки прямоугольного отвода

Схематичное определение количества вентиляционных отводов

Схематичное определение необходимого количества вентиляционных отводов из разных помещений.

Прямоугольный отвод состоит из внешней стенки (затылка) и внутренней (шейки) по отношению к центру радиуса скругления. Для изготовления понадобится создание шаблонов для всех стенок.

Исходными данными при построении шаблонов являются:

Шаблон боковой стенки вычерчивается проведением из вершины прямого угла двух окружностей на расстоянии, равном длине боковой стороны. В случае если угол отвода менее 90°, угловой сектор, ограничивающий площадь шаблона, тоже будет уменьшаться.

Шаблоны затылка и шейки отвода представляют собой прямоугольники со сторонами, равными длине боковой стороны и длине окружностей по соответствующим радиусам.

Раскрой заготовок в данном случае должен учитывать как площадь шаблонов, так и припуски для изготовления фальцев.

http://youtu.be/lsoTbfWv5B4

Знание площади вентиляционных отводов помимо непосредственного изготовления фасонных деталей полезно еще и в случаях облицовки или покраски воздуховода и его узлов при необходимости.
