Заземление воздуховода системы вентиляции предусматривает его электрическое соединение с заземляющим устройством. Последний агрегат представлен в виде совокупности проводников, которые соприкасаются с землей, и заземляющими аналогами. Последние элементы соединяют заземленные устройства с заземлителем.

Схема вентиляции частного дома

Схема вентиляции частного дома.

Основные элементы

Чтобы установить воздуховод своими руками, потребуется заземлитель. Этот проводник представлен в виде электрода либо совокупности электродов, которые соприкасаются с землей. Рабочее заземление воздуховода системы вентиляции предусматривает заземление определенной точки элементов агрегата (с током), которое обеспечивает работу электроустановки.

Необходимые элементы для обустройства системы вентиляции частного дома

Необходимые элементы для обустройства системы вентиляции частного дома.

Вентиляция в доме заземляется с учетом установленных норм и требований безопасности. Если напряжение в электроустановки не превышает 1 кВт, тогда она должна получать ток от источника с глухозаземленной нейтралью. Для этого применяют систему TN. Ее схема предусматривает обустройство глухого заземления последнего элемента. Открытые проводящие детали вентиляции присоединяют к предыдущему элементу с помощью нулевого защитного проводника.

Чтобы обеспечить безопасность людей, рекомендуется установить на воздуховод заземляющее устройство. Для этого применяют естественное и устраивают искусственное заземление. В первом случае используют водоводы, трубы, арматуру, кабель со свинцовой оболочкой. Обустройство искусственного заземления предусматривает применение металлических труб (стержни, угловая сталь), которые забивают в почву. Связь между заземлителем и объектом заземления обеспечивается через металлические конструкции здания, распределительные устройства, стальные трубы, электропроводку. Параметры проводников и стальных заземлителей должны равняться следующим значениям:

Чтобы достичь высокой степени защиты, применяют заземляющие устройства с минимальным сопротивлением.

Этот параметр для магнитной установки должен равняться 0,2 Ом, а для агрегатов с незначительным током, замыкающим на почве, не более 10 Ом. Для проведения заземления электрической установки с напряжением до 1000 В и изолированной нейтралью сопротивление не должно равняться 40 Ом. Если у вентиляционных агрегатов различное напряжение, тогда специалисты допускают обустройство заземления с сопротивлением не более собственного значения.

Вернуться к оглавлению

Монтаж гибких устройств

Система естественной вентиляции с идеальным смешиванием

Система естественной вентиляции с идеальным смешиванием.

Гибкие воздуховоды вентиляции запрещено применять в вертикальном стояке, высота которого превышает 2 этажа. Подобные агрегаты не устанавливают в системах вентиляции с температурой входящих воздушных масс более 121°. Гибкие воздуховоды монтируют и заземляют с учетом их классификации и особенностей конструкции. Если воздуховод монтируется в огнестойкую конструкцию, то агрегат должен соответствовать требованиям устройства к огнестойкости.

Специалисты рекомендуют проводить заземление и монтаж воздуховодов системы вентиляции в местах, где происходит избыток тепла (при соблюдении определенных расстояний). Соединительный воздух не должен проходить через пол, стену, перегородку либо вертикальные стояки, уровень огнестойкости которых превышает 60 мин.

Нельзя проводить воздуховод системы вентиляции через стены, где необходимо применение автоматической противопожарной заслонки либо клапана дымоудаления. Для монтажа агрегата на открытом воздухе потребуется его защитить от влияния солнечных лучей и прочих погодных условий. Гибкий воздуховод вентиляционной системы не монтируют на кухни и в помещениях, где гладятся вещи (сушится белье).

Общая схема устройства системы вентиляции

Общая схема устройства системы вентиляции.

Рассматриваемые устройства не устанавливаются в бетонной конструкции, в местах ниже уровня земли либо в контакте с почвой. Воздух нужно использовать с учетом ограничений, которые заявлены производителем в случае прямого контакта с агрессивной средой или абразивными изделиями.

Специалисты выделяют несколько моментов, которые необходимо соблюдать при проведении самостоятельного монтажа и заземления воздуховода. Предварительно его необходимо полностью растянуть. В противном случае будет теряться давление. Вентиляция в доме обустраивается с помощью определенного количества воздуховодов. На один патрубок применяют одно рассматриваемое устройство длиной в 1-1,5 м. Если монтируют акустический воздуховод с большей длиной, тогда его фиксируют хомутами.

При установке такого агрегата учитывают осветительную арматуру и потолочную конструкцию. Если воздуховод вентиляции проходит через стену, тогда применяют переходник либо металлическую гильзу. Поврежденное устройство заменяют новым аналогом. Чтобы предотвратить утечку воздуха и падение плотности пара, заменяют поврежденное наружное покрытие теплоизолированного агрегата соответствующим элементом. При проведении заземления и монтаже вентиляции учитывают направление движения воздушных потоков в воздуховоде.

Вернуться к оглавлению

Основные соединения

Схема заземления вентиляционного короба

Схема заземления вентиляционного короба.

Для того чтобы отрезать воздуховод вентиляции нужной длины, его растягивают. Метка наносится с помощью мягкого маркера. Агрегат разрезают на 2 части по витку острым ножом. Спиральная часть обрезается бокорезами либо кусачками. Для выполнения соединения потребуется отрезать кусок рассматриваемого агрегата.

Воздуховод системы вентиляции надевают на патрубок на 50 мм, при этом соблюдается направление движения воздушных масс по спирали.

Подобная схема указывается производителем на коробке и корпусе воздуховода. Для герметизации соединений применяют алюминиевую ленту или герметик. Для фиксации полученного агрегата применяют хомуты. Если воздуховод не теплоизолирован, тогда его можно закрепить с помощью шлангового хомута из нейлона.

Схема установки экрана для сохранения тепла

Схема установки экрана для сохранения тепла.

При проведении такой работы необходимо следить за уровнем провисания воздуховода между точками фиксации. Этот показатель не должен превышать 50 мм/м. Расстояние между этими точками может находиться в пределах 1,5-3 м. Это значение зависит от вида изделия. Для гибкого воздуховода такой параметр составляет 1 м. Если конструкция устанавливается вертикально, тогда расстояние между хомутами должно равняться 1-1,8 м. Нельзя использовать гибкие воздуховоды в вертикальной колонне системы вентиляции, высота которой превышает два этажа.

При проведении монтажных работ учитывается радиус изгиба соответствующего изделия. Этот параметр должен быть максимально большим. В противном случае увеличится падение давления в системе. Чтобы уменьшить влияние, рассматриваемый показатель должен равняться удвоенному диаметру монтируемой конструкции. Воздуховод легко поддается деформации, при этом его внутренний диаметр уменьшается, а уровень падения давления увеличивается. Для фиксации устройства используют хомуты соответствующего диаметра. Приобрести их можно в специальных магазинах.

Вернуться к оглавлению

Дополнительные работы

Схема организации воздухообмена при общеобменной вентиляции

Схема организации воздухообмена при общеобменной вентиляции.

Гибкие воздуховоды вентиляции необходимо аккуратно подсоединять к арматуре и соответствующим каналам. Связано это с тем, что большинство подобных устройств устанавливают с изгибом с помощью специальных хомутов, учитывая шаг в 2 диаметра воздуховода от места фиксации. Резкое соединение с каналом способствует появлению трещин в гибкой металлической конструкции. Для фиксации устройства вентиляции с арматурой системы применяют прямолинейное соединение. Если вблизи с арматурой наблюдается большое количество изгибов, тогда увеличится потеря давления.

В некоторых случаях может произойти взрыв вентиляционной системы (из-за накапливания и разряда статического электричества). Подобное явление происходит в том случае, когда воздушные массы с парами органических растворителей протекают со значительной скоростью по синтетическому агрегату. Для минимизации накапливания статического электричества спиральная проволока основного агрегата присоединяется к заземляющему проводу. При наличии вытяжки от агрегата металлическую проволоку элемента соединяют с корпусом. Специалисты рекомендуют регулярно проверять заземление всего оборудования и соединение между устройством и воздуховодом. Особенно такая проверка необходима при движении вытяжной конструкции и при появлении вибрации, источником которой является рассматриваемый агрегат.

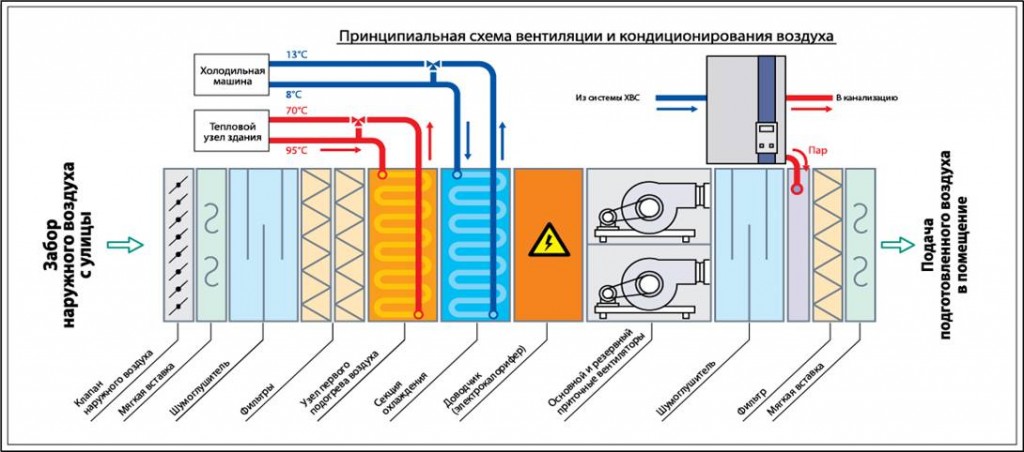

Принципиальная схема вентиляции и кондиционирования воздуха

Принципиальная схема вентиляции и кондиционирования воздуха.

Если участок расположен на двух разных уровнях по высоте, тогда не рекомендуется применять соединительные стандартные конструкции. В этом случае используют гибкий длинный воздуховод. Он не должен касаться иных компонентов с высокой температурой. Воздуховод, сделанный из полиэфира, при соприкосновении с трубой отопления провисает. Последнее изделие ускоряет процесс старения конструкции.

Эксплуатационный срок воздуховодов сокращается, если они изготовлены из различных металлов и тесно контактируют между собой. В сырых и теплых комнатах образуется коррозия. Механическое повреждение неизолированного устройства или основы теплоизолирующего агрегата предусматривает его замену новым аналогом. Специалисты допускают заклеивание повреждений в том случае, если дефекты обнаружены на наружном рукаве теплоизолированного устройства. Нельзя устанавливать гибкие воздуховоды на улице, если они изготовлены из материала, не защищенного от влияния лучей солнца, снега и дождя.

Вернуться к оглавлению

Теплоизолированные гибкие конструкции

Монтаж и заземление гибкого изолированного воздуховода вентиляции производится с учетом определенных нюансов, связанных с обработкой основной конструкции. Предварительно потребуется отрезать воздуховод нужной длины, надев его на патрубок. При этом соблюдается спиральное направление движения воздушных масс. Затем отжимают изоляционное покрытие. Воздуховод оборачивают таким материалом 2 раза.

При самостоятельном заземлении допускаются различные ошибки, в том числе фиксация изоляции хомутом без проведения герметизации. Подобное уплотнение не является воздухонепроницаемым. В таких местах конденсируется влага. Другая ошибка, которая допускается при монтаже воздуховодов, связана с повышением уровня шума и износа конструкции.

http://youtu.be/v4ZzDERBJ3c

Чтобы определить качество заземления воздуховодов системы вентиляции, учитывают значение сопротивления. Величину этого показателя можно снизить, увеличив площадь электродов, уменьшив удельное сопротивление почвы. Для каждого заземляющего агрегата характерно соответствующее электрическое сопротивление, которое определяют и нормируют с учетом требований ПУЭ и установленных стандартов.

Под глухозаземленной нейтралью понимают нейтраль генератора или трансформатора, которая присоединяется к заземляющему агрегату. В качестве глухозаземленного элемента применяют вывод источника 1-фазного переменного тока, включая среднюю точку в трехпроводной сети переменного тока. Если заземление воздуховода производится с помощью изолированной нейтрали, тогда последний элемент генератора или трансформатора не присоединяется к соответствующему агрегату.

http://youtu.be/SAwNykjmiyw

Работы по заземлению проводятся своими руками при наличии должного опыта и знаний в сфере электрики. В противном случае потребуется помощь профессионалов. Инженеры предварительно должны составить схему заземления и провести расчеты. На основе полученных данных приобретается кабель определенного сечения, производится заземление и обустройство вентиляции.
