В любой вентиляции используют воздуховоды. Обычно они изготавливаются из тонколистовой оцинкованной стали 0,5-1,0 мм, что предопределяет их прочность и долговечность. Они обладают коррозионно-стойкими свойствами, просты в монтаже и не нуждаются в каком-то дополнительном обслуживании.

Схема вентиляции частного дома

Схема вентиляции частного дома.

Благодаря низкой стоимости материала, оцинкованные воздуховоды широко востребованы. Возможно исполнение воздухораспределительной сети из нержавеющей рулонной стали для помещений с агрессивной окружающей средой и черной стали для перемещения горячих и газовоздушных потоков.

Чертеж круглой врезки с разным углом отвода

Чертеж круглой врезки с разным углом отвода.

В целях усовершенствования уже смонтированных вентиляционных систем или при необходимости их разведения для надежного соединения применяются врезки. Они могут иметь разные формы и типоразмеры и изготавливаются из следующих видов стали: сталь рулонная оцинкованная (0,55-1,2 мм), сталь рулонная нержавеющая (0,5-1,2 мм) и листовая нержавеющая (1,4-2,0 мм).

Различают 4 вида врезок: прямые прямоугольная и круглая, прямоугольная в круг и круглая в круг. Таким образом, создается отвод потока воздушных масс от главной магистрали. Они заменяют другой элемент воздухораспределительной сети – тройник, являясь более дешевыми и простыми в монтаже деталями.

С помощью прямой врезки соединение воздуховодов осуществляется легко и просто, поэтому сроки монтажа минимальны.

Как и шумоглушители, дроссель-клапан, тройники и другие элементы системы вентиляции, врезки являются необходимой ее частью. Все эти элементы направляют воздушные потоки, регулируют их объем и давление. Поэтому качество соединенных между собой фасонных изделий напрямую влияет на слаженную работу системы вентиляции в целом.

С прямоугольным сечением

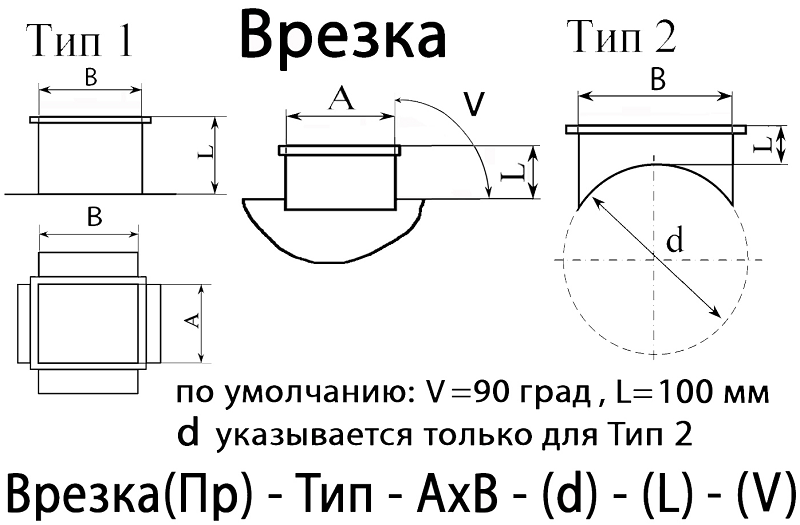

Варианты прямой врезки в воздуховод

Фото 1. Варианты прямой врезки в воздуховод.

Для соединения систем вентиляции и кондиционирования воздуха применяется врезка прямоугольная, которую монтируют в стену основной воздушной магистрали. Для этого в стенке делают соответствующее по размерам четырехугольное отверстие. Сторона главной прямоугольной магистрали должна быть больше отверстия на 50 мм и более. Прямоугольная врезка крепится, как правило, механическим путем с помощью метизов (шурупов-саморезов или pop-заклепок). Для обеспечения полной герметичности и прочности перед монтажом наносится тонкий слой уплотнителя, чаще всего на силиконовой основе.

В стандартном исполнении врезаемого элемента у большого отверстия имеется гладкий конец с отбортовкой, а соединительные рейки установлены по периметру меньшего отверстия.

Ширина и высота данного фасонного изделия могут составлять от 100х150 мм до 1200х1200 мм.

Вернуться к оглавлению

Прямая круглая

Если возникла необходимость соединить круглый воздуховод с основным прямоугольным, для этого применяют прямую врезку круглого сечения. Она монтируется так же, как и в первом случае. Единственное отличие – отверстие делают в виде окружности. Стандартные диаметры присоединительного патрубка – от 100 до 1250 мм. Схема такой прямой врезки показана на рисунке (фото 1).

Основные характеристики:

Диаметр d, мм Длина I, мм Площадь, м² Вес, кг
100 40 0,03 0,2
125 0,04 0,2
140 0,04 0,3
160 0,05 0,3
200 0,06 0,3
250 60 0,08 0,4
280 0,08 0,4
315 0,09 0,4
355 0,11 0,7
400 0,12 0,7
450 0,14 0,8
500 0,16 0,9
560 0,18 1
630 80 0,2 1,1
710 0,23 1,3
800 0,29 1,6
900 0,33 2,6
1000 100 0,37 3
1120 0,41 3,3
1250 0,5 4

Общая длина не регламентируется и может быть выполнена в соответствии с требованиями заказчика. Стандартно выпускаются фасонные изделия с общей длиной, равной длине присоединительного патрубка + 50 мм монтажной длины (от 90 до 150 мм).

http://youtu.be/11N1kOzkbpE

Помимо вышеперечисленного, для монтажа ответвлений воздухораспределительной сети применяется врезка в круглый воздуховод, имеющая различные сечения. Она служит для присоединения системы прямоугольной формы или для соединения аналогичных систем разных диаметров.
