Как сделать вентиляцию в гараже своими руками?

Дата: 21.06.2015
Просмотров: 476
Комментариев:
Рейтинг: 61
Комментариев:
Рейтинг: 61
Текст
Фото
Оглавление: [скрыть]
  • Какую вентиляцию можно сделать в гараже?
  • Пошаговая инструкция по устройству естественной вентиляции в гараже
  • Руководство по монтажу комбинированной приточно-вытяжной системы
  • Вентиляция погреба и смотровой ямы

Правильно построенный и должным образом оборудованный гараж является не только надежным местом для хранения вашего автомобиля и прочих вещей. Конечно же, толстые стены и надежные современные ворота могут отпугнуть вора. Однако злоумышленники — это не самые страшные враги. Затхлость, сырость и грибок намного страшнее. И спасти гараж от всех этих неблагоприятных явлений может лишь вентиляция в гараже своими руками.

Схема естественной вентиляции гаража

Рисунок 1. Схема естественной вентиляции гаража.

Какую вентиляцию можно сделать в гараже?

Воздухообмен в гараже можно организовать в соответствии с тремя основными способами. Однако прежде чем переходить к рассмотрению каждой существующей системы вентиляции гаража своими руками, нужно узнать, какую мощность должен иметь воздушный поток, чтобы в гараже создавались максимально благоприятные и безопасные условия как для машины, так и для ее владельца.

Минимально допустимые показатели прописываются в СНиП. Данными из этих норм и правил нужно руководствоваться при выполнении любых архитектурных и строительных работ. Что касается рассматриваемого случая, то вентиляция гаража должна быть организована таким образом, чтобы постоянный приток воздуха составлял не менее 180 л/час.

Необходимо отметить и тот факт, что эта норма сейчас сохранилась только на постсоветском пространстве. В западных странах вентиляция гаража обязана соответствовать гораздо более строгим требованиям. Там минимально допустимый приток свежего воздуха составляет 360 л/час. По этой причине в настоящее время автовладельцы преимущественно ориентируются на зарубежные нормы, так как считают их более безопасными и эффективными. Однако то, какой будет вентиляция гаража конкретно в вашем случае, решать исключительно вам.

Нужно обязательно рассмотреть существующие типы воздухообмена. Вы можете сделать вентиляцию следующих видов:

Схема приточной вентиляции

Рисунок 2. Схема приточной вентиляции.

  1. Естественная. Такой воздухообмен основывается на принципе природного образования потока воздуха ввиду разности температур между улицей и внутренним помещением.
  2. Комбинированная. Работа вентиляционных систем такого рода основывается на организации принудительного отведения воздуха и естественной замены его свежим уличным воздухом.
  3. Механическая. При устройстве такой вентиляционной системы отведение и приток воздуха будут обеспечиваться за счет специальных устройств. Они будут выбрасывать отработанный воздух наружу и втягивать вместо него свежий.

При выборе какого-то конкретного типа вентиляции ориентируйтесь на собственный бюджет. Наиболее предпочтительным вариантом является механическая система. Однако она весьма дорогая, да и самостоятельно без специальных знаний ее не установить. Без сторонней помощи вы можете сделать комбинированную или естественную вентиляцию.

Прежде чем приступать к работе, подготовьте следующие инструменты и приспособления:

  • перфоратор;
  • электродрель;
  • трубы;
  • вентилятор;
  • защитный грибок;
  • защитная сетка;
  • герметик;
  • провод.
Вернуться к оглавлению

Пошаговая инструкция по устройству естественной вентиляции в гараже

Схема интенсивной вентиляции

Схема интенсивной вентиляции.

Естественная вентиляция в гараже — это наиболее бюджетный и простой способ устройства воздухообмена во внутреннем помещении. Лучше всего еще на этапе строительства конструкции создать пару отверстий в стенах для создания такой вентиляции. Схема, в соответствии с которой работает естественная вентиляция, показана на изображении (рис. 1).

Естественная вентиляция состоит из двух отверстий. Первое из них — приточное. Его обычно располагают на высоте не менее 10 см от пола. Выходная труба, которая проходит через это отверстие, должна быть поднята еще выше. На конце такой трубы устанавливаются защитная сетка и конус. Второе отверстие — вытяжное. Его располагают на 10 см ниже потолка. Выводную трубу нужно поднять примерно на 0,5 м над крышей гаража. Конец трубы тоже оснащается защитной сеткой и конусом.

Чтобы естественная вентиляция в вашем гараже работала так, как нужно, приточное и вытяжное отверстие должны быть расположены по диагонали на противоположных стенах. Перед началом работы обязательно рассчитайте нужный диаметр отверстия. Можете использовать простую зависимость, в соответствии с которой на каждый 1 м² гаража нужно 1,5 см вентиляционного отверстия. К примеру, если ваш гараж имеет размер 4х6, то его площадь составляет 24 м². На основании этого диаметр отверстия вентиляции должен равняться 36 см.

В процессе устройства непосредственно вентиляции владельцу не нужно выполнять никаких капитальных переделок. Все сводится к тому, что хозяин гаража покупает комплект труб для устройства вентиляции, после чего проверяет диаметр имеющихся отверстий, которые создавались в процессе строительства здания, и сверяет их с нужным диаметром, рассчитанным в предыдущем шаге. Если отверстие меньше, чем нужно, то его придется расширить при помощи перфоратора.

Схема устройства вентиляции подвала в гараже

Схема устройства вентиляции подвала в гараже.

Вся работа сводится к тому, что трубы обустраиваются в имеющихся отверстиях, после чего защищаются при помощи сетки и конуса. Таким образом, устройство естественной вентиляции не требует ни особых знаний, ни больших денег, ни времени. Однако важно понимать, что просто и дешево — не всегда качественно и выгодно. Не будет нужной разницы температур — в гараж перестанет поступать свежий воздух.

Нужно учитывать и другое условие, которое может помешать организовать качественную естественную вентиляцию. Проблема в том, что высота между вытяжным и приточным отверстием не должна быть менее 3 м. Лишь при соблюдении этого условия воздухообмен будет работать так, как нужно. На выходе трубы нужно обязательно утеплить. Вытяжное и приточное отверстия следует оснастить затворками. С их помощью вы сможете устанавливать нужную силу потока зимой.

Вернуться к оглавлению

Руководство по монтажу комбинированной приточно-вытяжной системы

Необходимо обратить внимание на схему устройства такой вентиляционной системы (рис. 2). По своему строению комбинированный воздуховод похож на рассмотренный ранее, естественный. Сначала создаются все те же 2 отверстия. Преимущество в том, что какой-либо строгой зависимости по расположению приточного и вытяжного отверстий нет.

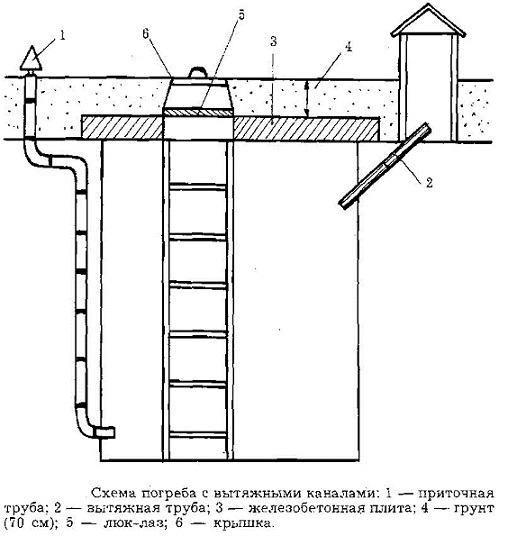

Схема погреба с вытяжными каналами

Схема погреба с вытяжными каналами.

При желании их можно сделать даже на одинаковом уровне и на одной стене. Правило лишь одно: каналы нельзя обустраивать друг напротив друга. Если вы это сделаете, воздушная цепь попросту замкнется, и в гараж не будет попадать свежий воздух.

Главным элементом комбинированного воздуховода является специальный вентилятор. Именно за счет него происходит воздухообмен.Преимуществом комбинированной вентиляции является то, что она может работать в течение всего года.

Такая вентиляция является отличным решением. Она эффективно выполняет все возлагающиеся на нее задачи и не требует больших затрат. Диаметр каналов подбирается так, как и в предыдущем случае. Периодически систему нужно проверять на правильность работы вентилятора. При желании можно установить реле, которое будет выключать систему автоматически.

Вернуться к оглавлению

Вентиляция погреба и смотровой ямы

При желании вы можете сделать в своем гараже погреб или смотровую яму. Эти элементы тоже нуждаются в вентиляции. В большинстве случаев достаточно простого естественного воздухообмена. Для обустройства такой системы подойдут канализационные пластиковые трубы диаметром в 10-20 см.

Монтаж естественной системы вентиляции гаража

Монтаж естественной системы вентиляции гаража.

Приточная труба устанавливается на расстоянии в 20 см от пола. Вытяжную же необходимо постараться установить как можно выше. Если вы сможете расположить ее вровень с потолком, то в вашем гараже не будет ни одной застойной зоны. Работает такая вентиляция по предельно простому принципу: холодный уличный воздух опускается к полу погреба, по мере нагревания поднимается, а затем отводится на улицу через вытяжную трубу. Эффективность работы такого воздухообмена напрямую зависит от разницы температур.

Трубы вентиляции нужно стараться устанавливать на максимально возможном расстоянии друг от друга. По возможности край вытяжной трубы нужно оснастить вентиляционной турбиной либо дефлектором. За счет этих приспособлений ветер создаст разреженный воздух, благодаря чему эффективность системы возрастет.

Вытяжная труба обязательно утепляется. Она должна быть установлена на расстоянии не менее 30 см от самой высокой части крыши гаража.

Если в вашем гараже есть и подвал, и смотровая яма, то лучше всего оборудовать принудительную вентиляцию. В состав такой системы входят упоминавшиеся ранее вентиляторы. Без таких устройств в теплое время года воздухообмен осуществляться не будет, так как он полностью зависит от разницы температур. Все остальные принципы остаются неизменными.

При желании вместо вентилятора можно использовать дефлектор либо диффузор-флюгер. Некоторые умельцы даже устанавливают лампочку накаливания. Смысл в том, что она будет нагревать окружающее пространство, за счет чего эффективность системы возрастет.

Наиболее эффективными являются автоматические вентиляционные системы. Но их стоимость самая высокая.
