Как производится монтаж вентиляционных коробов?

Дата: 05.07.2015
Просмотров: 494
Комментариев:
Рейтинг: 65
Комментариев:
Рейтинг: 65
Оглавление: [скрыть]
  • Параметры воздуховодов: правильный расчет
  • Технология монтажа воздуховодных коробов
  • Особенности установки вентиляционных воздуховодов
    • Вертикальное и горизонтальное крепление

Вентиляционные воздуховоды относятся к основным конструктивным элементам, обеспечивающим принудительное или естественное движение воздушного потока в необходимом направлении. Правильный монтаж вентиляционных коробов гарантирует удаление отработанного воздуха из помещения и подачу свежего.

Устройство принудительно-вытяжной вентиляции

Устройство принудительно-вытяжной вентиляции.

В ряде случаев устанавливается только вытяжная вентиляционная система, т.к. приток свежего воздуха происходит через форточки, окна, различные неплотности, технологические отверстия. Монтаж вентиляционных коробов, являющихся элементами вентиляции с прямоугольным сечением, осуществляется с соблюдением расчетов, правил. При этом для верного вычисления сечения воздуховодов нужны определенные знания, поэтому монтаж вентиляционной системы, имеющей большой объем, целесообразнее поручить специалистам.

Параметры воздуховодов: правильный расчет

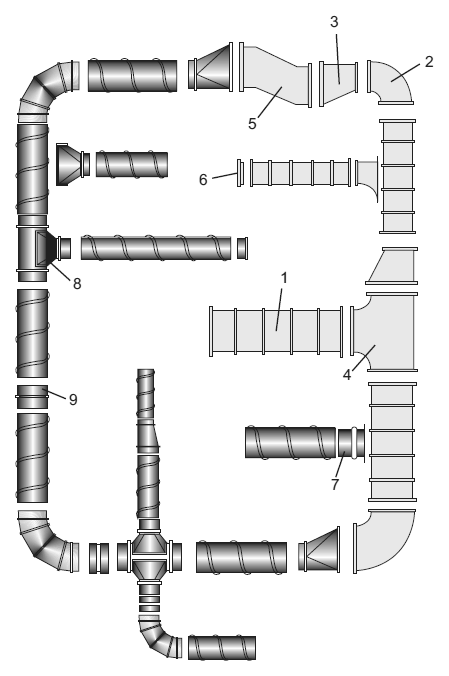

Система воздуховодов

Система воздуховодов: 1 — прямой участок; 2 — отвод 90°; 3 — переход; 4 — тройник; 5 — «утка»; 6 — заглушка; 7 — врезка прямая; 8 — врезка круглая; 9 — ниппель.

До начала монтажа необходимо составить общую схему вентиляции, на которой будет расписана площадь, предназначение каждого помещения и определен нужный объем воздухообмена, выражаемый в кубометрах за час. Затем рассчитывается скорость воздушного потока, которая может достигать 1 м/сек. в воздуховодах с естественным движением воздуха и 3-5 м/сек. при использовании принудительной вентиляции. Полученные результаты позволят рассчитать сечение вентиляционных труб или вентиляционных коробов по специально разработанным диаграммами.

К примеру, если требуется вентиляция помещения с воздухообменом в 300 куб/час, то при использовании принудительного метода вентиляции потребуются вентиляционные короба сечением 10х20 см. При использовании вентиляционных труб понадобятся изделия диаметром в 15 см (скорость потока — 3 м/сек.).

При подборе воздуховодов следует иметь в виду, что производители предлагают унифицированные размеры элементов вентсистемы; при этом наиболее часто используемыми являются диаметры труб от 100 до 355 мм с шагом в 25 и 50 мм.

Вернуться к оглавлению

Технология монтажа воздуховодных коробов

Элементы вентиляционного короба

Элементы пластикового вентиляционного короба.

Вне зависимости от того, где будут устанавливаться воздуховоды, снаружи или внутри здания, общая технология монтажа остается одинаковой. Это относится и к форме, которая может быть в виде труб или коробов. После подготовки проекта, разметки и проведения необходимых работ по проделыванию отверстий монтаж коробов начинается внизу: необходимо собрать конструкцию в виде нескольких блоков, которые можно поднять на высоту. Сборка блоков производится одним из двух способов: бесфланцевым или фланцевым. В первом случае применяется герметизирующая лента, которая должна плотно прилегать к поверхности, при этом растяжение или смятие не допускаются. Фланцевое соединение подразумевает применение прокладки, которая не должна торчать наружу или перекрывать внутреннее сечение; болты, гайки затягивать следует до упора.

Когда монтаж отдельных блоков закончен, их необходимо поднять посредством тросов, лебедок, иных приспособлений на расчетную высоту.

Новый воздуховод должен быть установлен таким образом, чтобы его элементы не касались других конструктивных строительных элементов (например, других частей вентиляционной системы).

Вернуться к оглавлению

Особенности установки вентиляционных воздуховодов

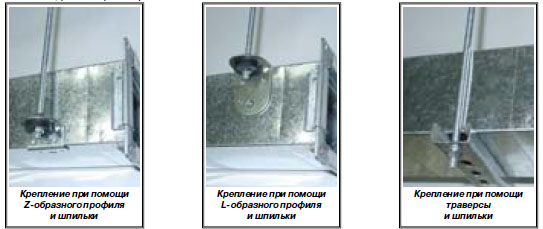

Способы крепления воздуховодов

Способы крепления воздуховодов.

Жесткие вентиляционные короба (и трубы) изготавливают из черных, нержавеющих марок стали, из «нержавейки» или алюминия и его сплавов. В ходе монтажа воздуховоды жестко прикрепляются к поверхности стен или подвешиваются к потолку. В первом случае используются специальные поддерживающие шпильки, изготовленные из стали, либо L-образные профили, которые жестко прикрепляются к стенам и воздуховодам. Количество, толщина профилей определяются исходя из массы коробов. В ряде случаев для того, чтобы вибрация проходящего воздушного потока не передавалась на стены, потолок, устанавливают резиновые прокладки: их монтируют между поддерживающими профилями, шпильками и самим коробом. Воздуховод может крепиться в вертикальном или горизонтальном положении. Каждый метод имеет свои характерные особенности. При этом способы фиксации больших (более 1 м сечением) и малых коробов также различаются.

Вернуться к оглавлению

Вертикальное и горизонтальное крепление

При вертикальном креплении необходимо обеспечить плотное прилегание хомута к корпусу. Если применяются короба с сечением более 1 метра, то фиксация к стенам должна производиться на расстоянии 4 метра. При прохождении вентиляционных коробов через несколько этажей крепления устанавливаются в межэтажных перекрытиях. Одно из основных правил, которое необходимо соблюдать при фиксации воздуховодов, крепление не к фланцам, а к корпусу короба (в обхват) или трубы.

Если вентиляционный короб имеет сечение 1 метр и более, то при горизонтальном креплении (подвешивании) применяются металлические траверсы. При свободном подвешивании через пару одинарных подвесок необходимо устанавливать одну двойную. Длина каждой подвески составляет 0,5- 1,5 метра. Крепятся они посредством кронштейнов при помощи дюбелей и строительных пистолетов либо на заранее заложенные при строительстве элементы. При этом должно учитываться минимально допустимое расстояние от поверхности короба до стены и потолка.

При монтаже прямоугольных коробов-воздуховодов, труб, имеющих малый диаметр или сечение (до 1 метра), для подвешивания используются хомуты, изготовленные из полоски металла толщиной 2 мм и шириной 20 мм. Места фиксации следует разметить заранее. Если предполагается устанавливать воздуховоды, предназначенные для вывода воздуха с большой влажностью, то короба или трубы монтируются с расчетным уклоном в сторону дренажных устройств.
