Монтаж вентиляции – это один из важнейших этапов обустройства любого дома. Без грамотно организованного воздухообмена не будет возможна нормальная жизнедеятельность человека. При недостаточной вентиляции начинает портиться отделка, строительные материалы и в целом все, что находится в комнате. В квартирах обустройство узлов чаще всего выполняется через стену.

Схема вентиляции дома

Схема вентиляции дома.

В частных домах применяются комбинированные методы организации проходов через стены и крышу. При желании самостоятельно обустроить вентиляционную систему нужно, прежде всего, выбрать подходящий тип воздухообмена, сделать необходимые расчеты и продумать, как должен быть выполнен проход воздуховодов через стены.

Устройство вентиляции через стену: доступные варианты

Существует 3 основных типа вентиляции. Вы можете выполнить монтаж:

  1. Воздухообмена с естественной циркуляцией.
  2. Системы с принудительным отводом воздуха.
  3. Смешанного воздухообмена.

Естественная вентиляция работает полностью в автономном режиме. Нужно лишь обустроить систему воздуховодов. Чаще всего делается вывод воздуховодов через стену. Дополнительные механизмы не устанавливаются. Работает такая вентиляционная система с использованием разности показателей давления и температуры в начале и в конце воздуховодов.

Принципиальная схема вентиляции

Рисунок 1. Принципиальная схема вентиляции.

Среди достоинств воздухообмена с естественной циркуляцией можно выделить:

  1. Полную автономность. Необходимость в установке дополнительных механизмов и подключении к электричеству отсутствует.
  2. Обеспечение безвредных для человека условий.
  3. Доступную стоимость монтажа и обслуживания. Достаточно лишь выполнить устройство воздуховодов и периодически проверять работу системы.

Главным недостатком подобной системы воздуховодов является то, что качество работы вентиляции полностью зависит от погодных условий. К примеру, при сильных порывах ветра может возникнуть обратная тяга. При жаркой же погоде циркуляция воздуха будет практически отсутствовать, т.к. для нормальной работы системы температура внутри дома должна несколько превышать наружную температуру.

Естественная вентиляция часто встречается в старых постройках и в некоторых современных строениях. В многоэтажных домах выполняется устройство вывода воздуховодов там, где находится стояк. Располагаются они вертикально, и через них обеспечивается отведение отработанного воздуха наружу.

Ранее установка приточных каналов не предусматривалась конструкцией дома, т.к. в большинстве случаев строители считали, что чистый воздух будет попадать внутрь помещений через деревянные оконные рамы либо фрамугу в окне. Древесина по своей природной структуре является дышащим материалом. Однако все чаще владельцы выбирают пластиковые окна, герметичность которых исключает условия для естественного воздухообмена. По этой причине все чаще выполняется не только устройство воздуховодов, но и установка дополнительных агрегатов для создания принудительной вентиляции.

Схема узла прохода вентиляции

Рисунок 2. Схема узла прохода вентиляции.

С принципиальной схемой вентиляции в целом вы можете ознакомиться на следующем изображении: Рис. 1.

Для установки воздуховодов вам понадобится следующее:

  1. Составные элементы вентиляционной системы в соответствии с выбранным типом конструкции.
  2. Крепежные элементы (саморезы, анкерные болты – в соответствии с используемыми элементами).
  3. Теплоизоляция (обычно применяется минеральная вата).
  4. Электродрель.
  5. Перфоратор.
  6. Линейка и карандаш.
  7. Жидкие гвозди.
Вернуться к оглавлению

Особенности монтажа приточной вентиляции

Для того чтобы естественная вентиляция работала на должном уровне, установка приточных отверстий выполняется на наружной стене. Вытяжку же выводят на стене напротив или в другом помещении. Узел прохода в данном случае будет выглядеть так, как показано на следующем изображении: Рис. 2.

Для установки клапанов воздуховодов можно выбирать разные места. Чаще всего их устанавливают:

  1. Между отопительной батареей и подоконником.
  2. В стене возле оконного проема на высоте порядка 2 м.
  3. Вверху либо внизу оконной рамы.
Схема узла прохода вентиляции с клапаном

Рисунок 3. Схема узла прохода вентиляции с клапаном.

Некоторые конструкции пластиковых окон предполагают наличие приточного окошка. Оно включает в свой состав заслонку и фильтр, что дает возможность регулирования работы приточного клапана.

При желании можно создать целую систему воздуховодов и вывести их через стены. Однако для регионов с суровым климатом установка такого отверстия является не самым лучшим вариантом. Через него будет проходить холодный воздух, а стена покроется конденсатом, который довольно быстро замерзнет.

Лучший вариант для таких местностей – установка клапана под окном, над радиатором отопления. С улицы будет проникать поток воздуха. Проходя возле радиатора, он нагреется и в комнату поступит уже теплым.

При желании можно выбрать клапан овальной, круглой либо прямоугольной формы. Особого значения в обычных квартирах форма клапана не имеет. Выбирайте такой, который вам больше нравится.

Вернуться к оглавлению

Пошаговая инструкция по монтажу вентиляционного клапана под окном

Перед началом установки такого воздуховода нужно взять клапан, приложить его к стене и отметить при помощи карандаша место расположения будущего отверстия. После этого нужно выполнить сквозное отверстие сечением 60 мм. Это делается с помощью перфоратора. Отверстие воздуховода должно быть сделано с некоторым уклоном в сторону улицы, в подавляющем большинстве случаев достаточно уклона в 7 градусов.

Схема вентиляционного клапана

Схема вентиляционного клапана.

Возьмите трубку воздуховода и теплоизоляционный материал. Поместите их в подготовленное отверстие. Утеплитель укладывается таким образом, чтобы не было щелей. Если полностью избавиться от всех щелей не получается, заделайте их монтажной пеной. Установите конструкцию клапана. Установка должна быть выполнена таким образом, чтобы клапан и трубка не соприкасались. Далее, вам нужно выполнить на стене разметку для устройства крепежа.

После подготовки всех отверстий смонтируйте в них дюбели и установите корпус. Прикрепите его к стене при помощи шурупов. В завершение нужно надеть переднюю крышку. С наружной стороны надевается решетка.

На этом установку приточного клапана можно считать завершенной. В случае если через время вы заметите, что один клапан не справляется с поставленной задачей, установите дополнительный клапан или же несколько таких устройств. В продаже доступны разные модели клапанов. К примеру, широко представлены изделия с заглушками, которые при необходимости закрываются и открываются.

В случае с таким клапаном узел прохода выглядит так, как показано на следующем изображении: Рис. 3.

Вернуться к оглавлению

Особенности устройства принудительной вентиляции

Конструкция принудительной вентиляции подразумевает наличие вентиляторов достаточно высокой мощности. Они позволят регулировать систему под потребности конкретного помещения. К примеру, если жильцы на длительное время покидают квартиру или дом, регулятор можно настроить на минимальную работу. Полностью отключать систему нежелательно.

http://www.youtube.com/watch?v=1uIUr9RrvEM

Если конструировать систему без использования электрического нагревателя, энергия будет расходоваться минимально. Отверстия воздуховодов лучше всего устанавливать направленными туда, где чаще всего проводят время жильцы дома.

Перед началом монтажа выполняется расчет и подготавливается проект системы. Выполняется устройство воздуховодов в каждом помещении. Все необходимые расчеты и проект должны быть выполнены со знанием дела. При отсутствии необходимых навыков и опыта такую работу лучше поручать специалисту. Непосредственно же монтаж вы сможете выполнить своими руками, ориентируясь на чертеж, требуемые размеры и места установки составных элементов.

Вернуться к оглавлению

Руководство по монтажу приточно-принудительной системы

Самый простой вариант организации воздухообмена – это монтаж приточных клапанов с вентилятором в стену.

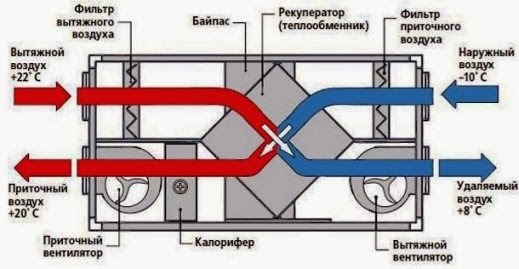

Схема фильтра принудительной вентиляции

Схема фильтра принудительной вентиляции.

Устанавливаются такие агрегаты в некоторой последовательности. Сначала вы проделываете в несущей стене, ведущей на улицу, отверстие. Делайте все так, как и в описанной ранее инструкции по монтажу приточной конструкции. Поместите в проем трубку воздуховода. Установите во внутреннюю часть данной трубки вентилятор.

Со стороны улицы на трубку воздуховода необходимо установить решетку. Непосредственно в помещении выполняется монтаж агрегатного устройства с фильтром на стену. Через этот элемент будет проходить воздух. Благодаря фильтру поступающие воздушные массы очищаются от вредоносных включений. После фильтра воздух проходит через шумопоглощающий материал, а уже затем через электронагреватель. Установка электронагревателя обязательна. В холодную погоду он будет подогревать уличный воздух.

Приточно-принудительная вентиляционная система позволяет распределять воздушные массы по помещениям, но это требует монтажа воздуховодов. Для обеспечения распределения воздуха по комнатам к агрегату подключаются нержавеющие либо пластиковые отводы. Их концы нужно закрыть решетками.

Устройство системы воздухообмена имеет неразрывную связь с инженерно-техническими коммуникациями и требует обязательного учета архитектурных решений и особенностей конструкции строения.

http://www.youtube.com/watch?v=aG-ZPsV3c-M

Вернуться к оглавлению

Советы по противопожарной безопасности

При проектировании и в процессе использования вентиляционной системы нужно уделять особое внимание безопасности, а именно – установить автоматическую противопожарную систему. Такая система учитывается в процессе постройки любых зданий и на этапе монтажа вентиляции. Отнеситесь ответственно к этому моменту. Правильный подход позволит избежать каких-либо ошибок в процессе установки.

Вентиляция обязательно оснащается защитой от случайного проникновения огня. В случае если возникнет пожар, благодаря автоматическому устройству распространение огня будет остановлено за счет самозакрывающихся клапанов. В процессе монтажа системы воздухообмена для устройства воздуховодов и различных дополнительных элементов обязательно используется огнеупорный материал.

http://www.youtube.com/watch?v=FpQj2K4-UL4

Вне зависимости от выбранного типа вентиляционной системы при большом желании ее можно установить своими руками. Нужно лишь знать принцип работы установки и выполнять монтаж в соответствии с технологией и всеми правилами.
