В любом доме необходимо предусмотреть наличие вентиляционной системы, которая будет решать разнообразные задачи. Она должна планироваться еще на этапе строительства. Во время проектирования приточной вентиляции необходимо сразу решить, каким будет узел обвязки.

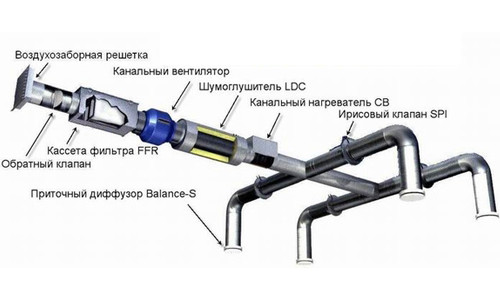

Схема приточной вентиляции

Схема приточной вентиляции.

В вентиляционном оборудовании предусмотрены разнообразные установки и приспособления, но особенно важен узел обвязки, предназначенный не столько для подачи свежего воздуха, сколько для контроля над этим процессом. За счет системы приточной вентиляции в дом подается чистый воздух. Для этого необходимо не только установить фильтр и вентилятор, но и систему нагрева или охлаждения воздушной массы. Смесительный узел обвязки позволяет такой процесс контролировать в автоматическом режиме.

Для чего необходима обвязка? Она позволяет поддерживать необходимый уровень температуры, заданной заранее. Вместе с кондиционированием производится нагрев или охлаждение воздушной массы. Для этого применяются теплообменники, специальные холодильные установки на основе воды или специальных химических жидкостей.

Фильтры могут включать дополнительные устройства, не только очищающие воздух, но и ионизирующие его.

Простые решения для обвязки приточной системы

Схема устройства приточного клапана

Схема устройства приточного клапана.

До начала монтажа вентсистемы необходимо определиться, какой именно она будет. Вентиляция может быть простой (для нее будут использоваться недорогие установки) или разветвленной, выполняющей множество функций.

Для квартиры и отдельных помещений могут использоваться стандартные решения:

  1. Приточные вентиляторы. Они монтируются в форточках, воздушных каналах, в специальных отверстиях, выполненных в наружных стенах. Такой вариант самый простой и надежный, конструкция включает в себя наружные решетки, воздуховоды с установленными фильтрами и вентиляторами, внутренние решетки. Для частных домов на территории России подобный вариант используется не так часто. Приточные вентиляторы популярны для кухонь.
  2. Оконные клапаны. Такой вариант применяется для пластиковых окон, узел обвязки также предельно простой. Внешне это специальный клапан, который устанавливается для верхней части рамы. Через него в помещение попадает свежий воздух.
Вернуться к оглавлению

Устройство узла обвязки

Для обвязки приточных установок используются простые узлы — это системы труб, воздуховодов, прочих элементов. С их помощью осуществляются подача и забор воздуха, воды, контроль над температурой. Обвязка включает в себя многочисленные температурные датчики, регулирующие клапаны и прочие устройства, позволяющие подавать в помещение воздушные массы необходимой температуры. Водосмесительный специальный узел, который используется для контроля и регулировки температуры, нужен для обвязки калорифера и охлаждения приточной установки. Устройство узла отличается простотой, монтаж выполняется оперативно.

Схема работы и устройства приточно-вытяжной вентиляции

Схема работы и устройства приточно-вытяжной вентиляции.

При регулировании температуры узла приточной вентиляционной системы необходимо применять специальный водосмесительный элемент.

Для калорифера подается горячая вода, а для охлаждения — соответственно, холодная. Если же конструкция узла идентичная, то на узел холодной воды уже не надо дополнительно ставить циркуляционный насос. Тут используется специальный охладитель, работающий на основе фреона. Регулировка подачи охладителя происходит совершенно другим способом, отличающимся от водяных установок. Комплект для соединения используется другой, при проектировании приточной системы об этом забывать нельзя.

В любом случае для установки будет применяться специальный узел распределения и регулировки подачи охладителя и теплоносителя. Узел обладает определенными преимуществами, из которых можно отметить:

  1. Высокий уровень надежности приточной установки.
  2. Возможность контроля над подачей холодной и горячей воды (или других типов теплоносителей).
  3. Приточная установка будет содержать минимальное количество электронных элементов.
  4. Монтаж относительно простой, механические элементы системы являются максимально надежными.

Обратите внимание на пример обвязки (рис.1).

Вернуться к оглавлению

Конструктивные особенности

Обычно для приточных установок узел обвязки состоит из следующих элементов:

Схема обвязки приточной установки

Рисунок 1. Схема обвязки приточной установки.

  1. Инерционные решетки, которые устанавливаются на наружных стенах (служат для забора воздуха снаружи). Конструкция решеток может быть различной. Изготавливаются они, как правило, из высокопрочного пластика, окрашенного металла. Размер решеток зависит от диаметра воздуховода, мощности системы.
  2. Воздуховод, в который монтируется специальный фильтр. Такой элемент необходим, для того чтобы в помещения подавался уже очищенный воздух. Используются специальные сложные фильтры, которые очищают воздух не только от пыли, но и от вредных и токсических примесей, увлажняют его, насыщают ионами серебра.
  3. Воздуховод идет к узлу в виде разводки канального вентилятора. Вентилятор крепится к трубе хомутом. Корпус вентилятора прямоугольной формы имеет специальные входы и выходы, что делает монтаж приточных установок предельно простым. Мощность канального вентилятора необходимо рассчитывать заранее. Она зависит от многочисленных параметров, включая мощность и скорость потока, воздухообмен в помещении.
  4. От вентилятора отходит воздуховодная труба, к которой крепится специальный шумопоглотитель. Он используется для вентиляционных приточных установок, чтобы снизить уровень шума во время работы вентиляции. Чем мощнее система, тем выше уровень шума. Именно поэтому при проектировании необходимо вентиляторы и воздуховодные трубы располагать над нежилыми помещениями, коридорами. Рекомендуется устанавливать шумопоглотители, чтобы вентиляция работала тише.
  5. Шумопоглотитель соединяется трубой с водяным нагревателем. От нагревателя отходит труба, для нее устанавливаются датчик тепла, специальный комнатный температурный датчик. Это дает возможность контролировать микроклимат.
  6. За водонагревателем устанавливаются электрический нагреватель, канальный датчик температуры.

Теплый воздух, прогретый до необходимой температуры, выводится во внутренние помещения через специальные решетки.

Весь узел обвязки для приточной установки собирается быстро, он немного напоминает конструктор. Необходимо каждый элемент подбирать в точности с мощностью и назначением системы вентиляции, не отклоняться от составленного специалистом проекта.

Узел обвязки приточной вентиляционной установки представляет собой совокупность всех элементов, используемых для оборудования в целом. Внимание надо уделять узлу охлаждения или нагрева воздуха и воды (он используется в качестве охладителя).

Следует правильно подбирать мощность вентилятора, который и будет обеспечивать воздушный поток с необходимыми характеристиками. Для каждого элемента системы есть свое определенное место. Они соединяются специальными воздуховодными трубами.
