Для того чтобы в доме были благоприятные климатические условия, необходимо его правильно оснастить вентиляцией. От чистоты воздуха напрямую зависит и здоровье его постояльцев. Но установка вентиляции в частном доме должна быть правильной, подобранной с учетом всех факторов.

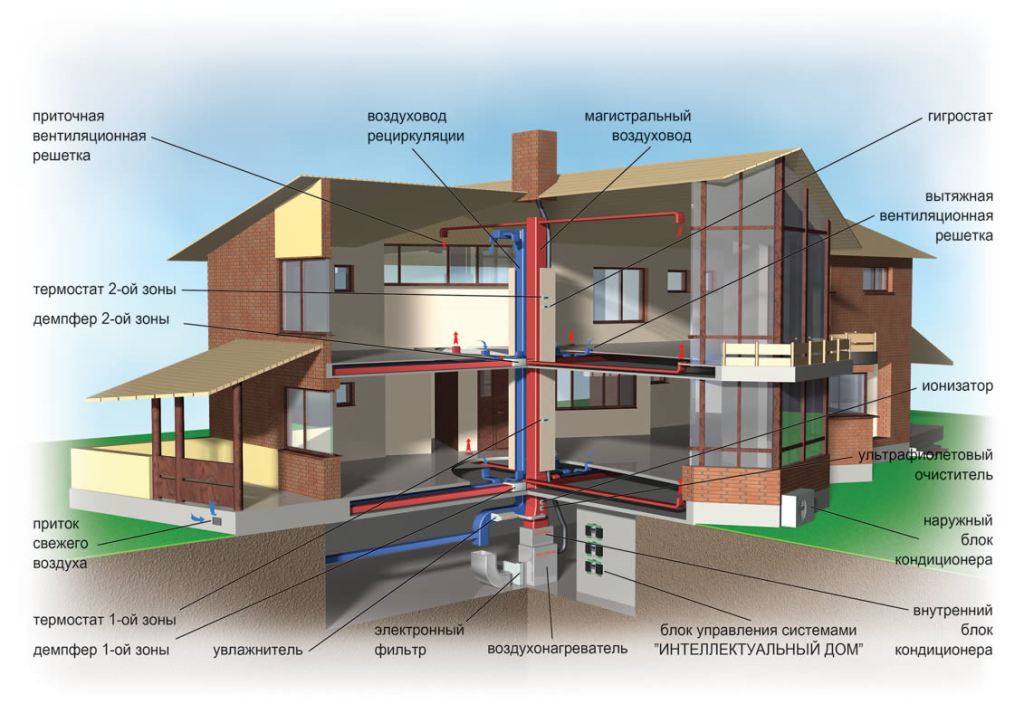

Система вентиляции частного дома

Система вентиляции частного дома.

Этот вопрос необходимо продумать еще на этапе создания проекта. Существует несколько систем вентиляции, которые имеют свои особенности. Поэтому, чтобы частный дом смог свободно «дышать» и при этом не «болел» грибками, необходимо разобраться в имеющихся системах.

Разновидности систем вентиляции

В зависимости от хода воздушных масс каждая система и получила свое наименование:

Виды вентиляции

Виды вентиляции.

Естественный приток воздуха обеспечивается правильным разноуровневым расположением отверстий воздуховода. Таким образом, создается разница в давлении. При такой вентиляции нет надобности в дополнительных устройствах, например, вентиляторе. Скорость обновления атмосферы в этом случае будет зависеть от ветров и длины вентиляционных труб и рукавов.

Для того чтобы в частном доме была принудительная вентиляция, дополнительно устанавливают нагнетатель, то есть вентилятор. Но чтобы такое устройство заработало и «качало» свежий воздух в систему, нужны фильтры, рекуператор и сам вентиляционный блок.

Смешанная вентиляция объединяет обе вышеописанные вентиляции. Она представляет собой систему каналов воздуховода, дополнительно оснащенных вытяжкой, которая регулируется механически.

Вернуться к оглавлению

Факторы, влияющие на выбор вентиляции

Монтаж вентиляции осуществляется только после того, как проанализируются все важные моменты, которые могут решительно повлиять на работу системы.

  1. Окружающая среда. Если частный дом находится в области с загрязненным воздухом (автомобильные выхлопные газы, близлежащие заводы, наличие магистралей и т.д.), то монтаж естественной вентиляции нецелесообразен. В таком случае лучше всего задуматься о приточно-вытяжной модели, хотя она и стоит дороже.
  2. Частный дом и материал его постройки. Естественная система хорошо себя покажет, если ее устанавливать в кирпичных, древесных домах, если есть пеноблок и газоблок. В то время как принудительную вентиляцию в частном доме применять лучше, если во время строительства применялись сэндвич-панели, вакуумные панели и другие модификации.
  3. Финансовая сторона. Чем меньше задействовано дополнительных устройств (обогреватель, холодильник, вентилятор и т.д.), тем дешевле будет стоить установка.
Вернуться к оглавлению

Самостоятельный расчет: особенности

Система естественной вентиляции

Система естественной вентиляции.

Перед тем как приступать к монтажу системы, необходимо просчитать параметры в помещениях, которые немаловажны для качественной эксплуатации.

Важно учитывать:

Для того чтобы правильно организовать качественную вентиляцию, следует первым делом рассчитать воздухообмен.

Естественная система позволяет воздуху двигаться со средней скоростью 1м3\час, а приточно-вытяжная — 3м3\час. Параметр скорости влияет на выбор типа вентиляции. Чем больше показатель, тем меньше диаметр будет у воздуховодных рукавов.

На расчет должны влиять;

На последний параметр влияет предназначение помещения. Этот показатель обозначается в технических документах на частный дом. К примеру, кухня имеет показатель «1».

Конечные результаты притока и вытяжки воздушных масс по итогу должны быть равны, а при незначительных отклонениях делается округление в большую сторону.

Вернуться к оглавлению

Разработка проекта и монтаж вентиляции

Таблица расчета вентиляции

Таблица расчета вентиляции.

После того как на руках имеются все необходимые расчеты, необходимо заняться проектировкой, по которой будет строиться вентиляция в частный дом. От этого напрямую будет зависеть тип конструкции, значит, и месторасположение воздухозаборного щитка: стена, потолок или пол.

Если располагать вентиляцию в частном доме в полу, то необходимо, чтобы напольное покрытие было представлено деревянными досками на лагах. От этого момента зависит накопление влаги, так как утеплитель и дерево не пропускают свободно воздух. Для того чтобы побороть этот недостаток, на противоположных стенах делаются продухи, которые должны быть ниже уровня напольного покрытия. Выглядят они как обычные отверстия, предназначенные для подачи свежего воздуха. Движение воздушных масс происходит за счет сквозняка, создаваемого ветром. Наружная сторона продухов прикрывается сеткой, которая выполняет защитные функции от проникновения грызунов в вентиляцию.

Так как вентиляция в частном доме должна быть цельной для всех помещений, этот момент тоже нужно обеспечить. Данную проблему можно решить при помощи межкомнатных дверей, точнее, щелей под ними (размером в 2 см), или же дополнительного монтажа переточных решеток. Такие вещи располагаются или в стенах, или же в дверных полотнах. Кстати, такие вспомогательные элементы специалисты рекомендуют делать в частных домах, где установлены металлопластиковые окна.

При монтаже вентиляционной системы в стенах необходимо позаботиться о приточных клапанах. Они имеют вид патрубков, которые при установке делаются сквозными. С обеих сторон всегда необходимо крепить решетки, а также они должны быть и внутри самого патрубка. Приточный клапан дает возможность регулировать подачу кислорода в помещение. Если все же осуществлять монтаж естественной системы, то следует учитывать тот факт, что эффективность воздухообмена напрямую зависит от длины вентиляционных труб (чем длиннее, тем лучше).

Вернуться к оглавлению

Установка системы вентиляции

Устройство приточной вентиляции

Устройство приточной вентиляции.

Без чего нельзя обойтись при монтаже вентиляционной системы:

Думать о циркуляции воздуха необходимо еще на этапе постройки самого дома. Этот нюанс обязательно обсуждается с архитектором, чтобы он изначально внес определенные коррективы в план-проект. Работать с вентиляцией в готовом частном доме намного труднее, да и далеко не дешево.

Монтаж вентиляционных систем в первую очередь начинается с расчета всех параметров. Перед тем как осуществлять самостоятельный монтаж, необходима консультация специалиста. На этом же этапе продумывается надобность дополнительного охлаждения или нагревания воздушных масс.

На основе рекомендаций специалиста подбирается оптимальный вариант системы для конкретного дома. После чего осуществляется его покупка.

Схема организации вытяжной вентиляции

Схема организации вытяжной вентиляции.

Далее, следует изготовить воздуховоды. Для этого понадобятся трубы круглой или прямоугольной формой. Они не обязательно могут быть металлическими, используется металлопласт или винипласт. Отсеки воздуховода могут соединяться между собой фланцевым методом или свариваться. Главное, чтобы вся внутренняя и внешняя поверхность воздуховода была не только гладкой, но и вскрытой раствором от коррозии. Очень важно, чтобы они были герметичными, дыбы воздух никуда не «убегал».

После того как трубы подготовлены, в стенках делаются соответствующие каналы, которые будут иметь уличные и комнатные отверстия. При этом у уличных апертур будет два назначения: первое — выводить плохой воздух из помещения, а второе — втягивать чистый.

Для создания естественного воздушного давления приточное отверстие должно находиться как минимум в 2 м над фундаментом. А вот вытяжное должно находиться на 50 см выше уровня крыши.

Схема вентиляционного клапана

Схема вентиляционного клапана.

При естественной вентиляции на входных и входных воздушных отверстиях производится установка защитных решеток. Для этого используются или специальные болты, или саморезы. При монтаже принудительной системы необходимо позаботиться об установке дополнительных фильтров, которые будут зачищать новый воздух, а также о нагнетателе. Например, в санузле или кухне вентилятор крепится прямо с решеткой на отверстие или на вытяжку, но для других комнат внешний монтаж не обязателен. Устройство можно спрятать и внутри канала.

Далее, следует позаботиться о системе охлаждения\отопления воздуха, если, конечно, в такой есть нужда. Тогда нужно установить рекуператор теплообмена. Система такого устройства подразумевает выход теплого воздуха по одному каналу, а вход свежего холодного воздуха по другому каналу. При этом «старые» потоки отдают свое тепло новым.

Вернуться к оглавлению

Немного слов в качестве заключения

Схема устройства вентиляционного короба

Схема устройства вентиляционного короба.

Если устанавливалась принудительная вентиляция в частном доме, то необходимо помнить, что на крышу должен выходить дефлектор, через который жилище очищается от «грязного» воздуха. Если частный дом имеет большую площадь, то количество труб может быть и 2, и 3.

А вот если есть необходимость в установке локальной приточной вентиляции, то тут следует задуматься о более серьезных строительных моментах. Такие установки требуют специально опускать потолок в доме, необходимо разработать и специальные балки и вентиляционные короба. Зато благодаря такой системе уличный воздух не только фильтруется, но и нагревается, а также увлажняется, после чего равномерно распределяется по всем комнатам.

Как понятно, оснащение частного дома вентиляцией — достаточно ответственная работа, которая требует тщательного подхода и расчетов.
