Вы довольны вентиляцией в своей квартире? Если вы ответили на вопрос утвердительно, значит в вашем доме все сделано настоящими специалистами, без изъянов. А бывает так далеко не всегда: очень часто вентиляционные шахты имеют неровности на внутренней поверхности или сужения поперечного сечения. Все это в целом приводит к тому, что поток воздуха может поступать в квартиру при выключенном вентиляторе.

Вентилятор с обратным клапаном

Вентилятор с обратным клапаном.

Такое явление очень часто возникает еще и по вине засорения вентиляции. Поток воздуха, поступающего в общую вентиляцию с нижних этажей, легко заполняет квартиры жильцов верхних этажей. Бывает это только тогда, когда выключен вентилятор в вашей квартире. Так что же получается? Все время держать вентилятор включенным?

В этом случае и расход энергии получается слишком большим, и устройство выйдет из строя раньше времени. Спасет ситуацию установка обратного клапана. Такое простое устройство не усилит вентиляцию в квартире, но обеспечит преграду на пути воздуха в вашу квартиру.

Типы обратных клапанов

Клапан обратный шаровый фланцевый

Клапан обратный шаровый фланцевый.

Различают два типа обратных клапанов: с вертикальным и горизонтальным расположением заслонок. Выбор определенного варианта следует производить в зависимости от направления движения основного потока воздуха в вентиляционной шахте. Следующий важный момент — материал, из которого изготовлены заслонки (шторки) обратного клапана. Более надежными видятся конструкции из металла.

Они более долговечны, самостоятельно закрываются под воздействием собственной силы тяжести. К недостаткам можно отнести только реакцию металла на воздействие агрессивной среды. Оцинкованные (или обработанные иным способом) заслонки не будут подвергаться коррозии, но на них непременно будет собираться конденсат.

Вернуться к оглавлению

Конструкция обратного клапана

Классификация обратного клапана

Классификация обратного клапана.

Конструкция обратного клапана может быть любой. Варианты для вентиляции со шторками типа «бабочка» наиболее популярны среди потребителей. Работает такой агрегат очень просто: внутри корпуса клапана находится вертикальная ось, на которой расположены две шторки. При создании избыточного давления со стороны принудительной вентиляции шторки складываются и открывают доступ к вентиляционному колодцу.

При отключении вентилятора шторки возвращаются в исходное положение за счет пружины или противовеса. Такой клапан для вентиляции требует тщательной регулировки, так как он может перекрывать воздушный поток лишь при довольно внушительном усилии со стороны естественной вентиляции. Как правило, обратный клапан не имеет возможности регулировки, поэтому при выборе товара необходимо сразу обращать внимание на его чувствительность.

Интересной видится конструкция клапана с горизонтальным расположением шторок. В нормальном положении все шторки расположены вертикально. В верхней части каждой шторки расположены петли. Шторки под воздействием собственной массы стремятся к земле и перекрывают воздушный поток. Когда включается вентилятор для принудительной вентиляции, шторки под воздействием давления принимают горизонтальное положение и открывают воздушный поток.

Вернуться к оглавлению

Как сделать клапан своими руками?

Обязательно ли покупать готовый обратный клапан? Решать этот вопрос вам предстоит самостоятельно. Как вы уже догадались, сделать такой обратный клапан вполне по силам практически любому мужчине. Более сложные конструкции изготавливать самостоятельно нет смысла по той причине, что уйдет на это много времени и затраты будут несоизмеримо выше, чем при покупке готового изделия. Ценовая разбежка на клапаны довольно ощутима. Простейшие конструкции в десятки раз дешевле, чем более сложные собратья.

Кстати, дорогие обратные клапаны в розничную торговлю не поступают, так как они продаются в комплекте с вентиляторами.

Смысл в этом большой: конструкция клапана рассчитывается под определенную модель вентилятора, поэтому и работать он будет идеально именно в тандеме с этим вентилятором. В другом наборе несоответствие может очень сильно сказаться на работе одного из устройств.

Вернуться к оглавлению

Инструменты и материалы для монтажа

Принцип работы обратного клапана

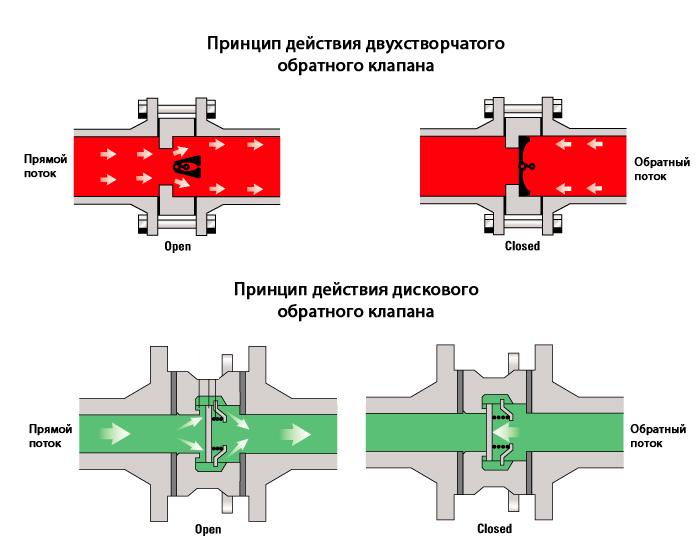

Принцип работы обратного клапана.

Обратный клапан для вентиляции монтируется просто. Вам достаточно иметь:

Вернуться к оглавлению

Поэтапное выполнение работ

Схема установки обратного клапана

Схема установки обратного клапана.

Сначала вам предстоит произвести демонтаж вентилятора, который вы успешно использовали. В отверстие для вентиляции устанавливаем корпус обратного клапана и делаем отметки на местах предполагаемого крепежа. Корпус предстоит извлечь, и на полученных отметинах вам необходимо просверлить отверстия.

Возвращаем корпус на прежнее место и через полученные отверстия наносим отметины на стенки колодца для вентиляции. Снова извлекаем клапан, и на полученных отметинах предстоит проделать отверстия. Воспользоваться перфоратором у вас точно не получится, поэтому предстоит применить шлямбур (устройство для получения отверстий в бетонных основаниях механическим способом).

В отверстия забиваем дюбеля соответствующего размера. Остается только вернуть обратный клапан на место и завернуть до упора все крепежные элементы. Обратите внимание на получившиеся отверстия или зазоры между корпусом обратного клапана и колодцем для вентиляции. Если их размер виден невооруженным глазом, то предстоит дополнить монтаж обратного клапана герметизацией. Самое простое — засиликонить все зазоры.

Игнорировать этот момент никак нельзя, так как воздушная тяга будет недостаточной для перекрывания шторок клапана. Вентиляции это не повредит, но свою основную функцию клапан выполнять или не будет, или будет не в полной мере. После выполнения всех описанных работ предстоит установить вентилятор на прежнее место. На этом можно считать миссию выполненной: вентиляция работать будет надежно, обратный клапан не пропустит в ваш дом посторонние запахи.

В настоящее время в продаже стали появляться обратные клапаны, которые не предполагают столь кардинальных перемен. Такие устройства монтируются не за вентилятором, а непосредственно перед ним. Такие своеобразные клапаны являются накладными. Работают они нисколько не хуже описанных ранее. Особенность только в том, что клапан будет несколько выступать над плоскостью стены. При хорошем оформлении корпуса это может быть самым простым решением проблем вентиляции, причем придаст это устройство дизайну комнаты своеобразный шарм.

И еще необходимо добавить несколько слов о широком ассортименте клапанов на современном рынке строительных материалов. Выбор очень широк по различным параметрам. Особенно это касается корпуса клапана. Производители всего оборудования для вентиляции понимают, что универсальных размеров вентиляционных шахт не существует, поэтому по максимуму решено было обеспечить товаром весь рынок по всем направлениям. Существуют обратные клапаны, предназначенные для различного сечения вентиляционных колодцев. Особенно надежно проявляют себя обратные клапаны квадратного сечения. Особенность их в том, что они не боятся различного рода перекосов и очень легко монтируются в колодцы любого сечения. Такими устройствами можно надежно обеспечить вентиляцию в любом доме.
