Все технологии монтажа вентиляции предусматривают соблюдение определенных правил по установке соответствующего оборудования.

Схема принудительной вентиляции

Схема принудительной вентиляции.

Основные принципы установки вентиляции

Для частного дома характерно обустройство естественной вентиляции. Эта система предусматривает монтаж вертикального канала, проходящего через каждый этаж дома. На всех уровнях устанавливают входное окошко, через которое воздушные массы попадают в здание, поднимаются и выходят на улицу. В этом случае тяга зависит от следующих факторов:

Система естественной вентиляции

Система естественной вентиляции.

Чтобы уменьшить потерю тепла в зимнее время, владельцы частных домов увеличивают расходы на отопление жилья. Существующие каналы не способны обеспечить необходимый обмен воздуха в комнатах. Правила обустройства естественной вентиляции предусматривают самостоятельное проветривание комнат. Чтобы решить проблему с появлением конденсата, производится установка принудительных систем. Способ их монтажа зависит от вида монтируемых агрегатов.

Правила установки простого механического воздухообмена заключаются в монтаже вентиляторов в соответствующих каналах. Их устанавливают на чердаке. Подобным способом осуществляется вытяжная система. В окнах и стенах монтируют специальные клапаны, в задачи которых входит открывание при работе вентиляторов и обеспечение притока воздушных масс с улицы. Управление такой вентиляции носит автоматический характер. Коммуникации прячут в стенах. Монтаж вентиляции легко производится своими руками. Правила обустройства такой системы заключаются в оптимальном расположении каналов оттока воздушных масс.

Схема приточно-вытяжной вентиляции

Схема приточно-вытяжной вентиляции.

Приточно-вытяжная вентиляция представлена в виде сложной конструкции, которая предусматривает монтаж специального оборудования и приборов. В ее задачи входит:

Установка такой системы обеспечит регулярную подачу свежего воздуха и вывод старого из помещений. Если в доме обустраивается принудительная вентиляция, тогда ее габариты зависят от площади здания, объема воздуха, этажности. Правила монтажа такой конструкции заключаются в установке специального оборудования в маленькой комнате либо в техническом помещении. Современная система не предусматривает демонтаж стены. Воздуховод собирается как конструктор. Его монтаж производится на стену либо за подвесной потолок.

В задачи приточной установки входит вывод, фильтрация, нагрев и подача свежего воздуха. Конструкция продается в готовом виде. Для частного дома потребуется купить систему объемом в 150-600 м³/ч. С конструктивной точки зрения агрегат представлен в виде фильтров, вентиляторов, термостата, рекуператора. Калорифер, входящий в состав рассматриваемого устройства, включается самостоятельно. В его задачи входит предотвращение обмерзания системы, установленной на чердаке.

Вернуться к оглавлению

Приточно-вытяжная вентиляция

Схема работы и устройства приточно-вытяжной вентиляции

Схема работы и устройства приточно-вытяжной вентиляции.

Правила обустройства этой вентиляции позволяют производить монтаж оборудования к потолку либо к стене. Для этого применяют кронштейны. Главное – обеспечить отвод конденсата. Фильтры устанавливают сбоку. Рекомендуется производить монтаж конструкции на стальной каркас либо на бетонное основание. Вытяжные и приточные магистрали монтируют к агрегату и выводят наружу через крышу. Сверху ставят специальный нержавеющий колпак. Воздуховоды можно устанавливать горизонтально на чердаке, вертикально в углу комнаты либо в потолке. Современными конструкциями можно управлять через интернет.

Чтобы установить вентиляцию в доме, потребуется произвести некоторые расчеты (сечение, количество воздуховодов). Для этого применяют таблицу кратности воздухообмена. При этом учитывают количество людей, проживающих в доме. Для вычисления производительности системы данные суммируют. Для обустройства вентиляции применяют полиуретановые, полипропиленовые и прочие трубы. Чтобы оформить повороты, разветвления и стыки, применяют муфты, тройники и прочие элементы.

Если производится установка воздуховода с незначительным сечением, тогда применяют в качестве креплений обычные хомуты. Если этот параметр превышает 30 см, тогда используют планки и шпильки. Для коротких воздуховодов на 1 участок применяют 1 крепление. Для тяжелых конструкций используют крепления, которые устанавливают с шагом в 1,3 см.

Эффективность воздухообмена зависит от сечения трубы, количества поворотов и изгибов.

Монтаж системы производится с учетом типа устанавливаемой конструкции. Для естественной вентиляции характерно наличие вытяжных клапанов. Их монтируют в кладовой и подсобном помещении, на кухне. Каждый клапан оснащен заслонкой и решеткой, которые позволяют самостоятельно регулировать уровень притока и оттока воздушных масс. Специалисты рекомендуют оптимизировать тягу и эффективную работу вентиляции за счет установки вытяжных элементов ниже потолка (на 20 см). В этом случае производится монтаж вытяжных вентиляторов и приточных агрегатов, которые можно купить в готовом виде. Приток воздуха осуществляется с помощью воздуховодов.

Вернуться к оглавлению

Приточная принудительная система

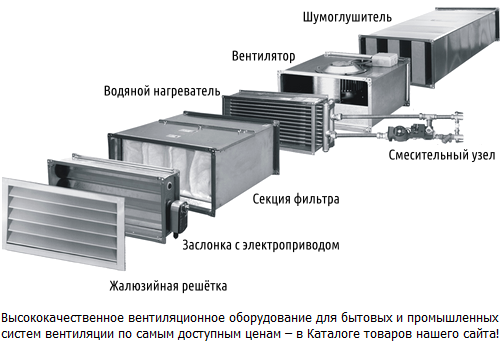

Устройство приточной вентиляции

Устройство приточной вентиляции.

Чтобы обеспечить дом поступлением свежего воздуха, обустраивается приточная конструкция. Она предусматривает принудительное поступление воздушных масс. Система состоит из вентиляторов, монтаж которых производится в стенах здания. Решетки предназначены для забора воздуха, который поступает в электрический нагреватель, а затем в воздуховоды. Летом воздух поступает сразу в последний элемент системы через специальный фильтр.

Производится установка шумопоглотителей. Если технология обустройства приточной системы предусматривает монтаж современных вентиляторов, тогда последний агрегат не устанавливают. В комнатах дома производится монтаж следующих агрегатов:

Управление рассматриваемой системой производится автоматически. Подобная вентиляция обустраивается в кабинете, спальне и других “чистых” помещениях дома. При выборе бесшумного вентилятора рекомендуется покупать испанскую и немецкую продукцию. Каждая система предусматривает монтаж клапанов, предназначенных для притока/оттока воздушных масс. Для их изготовления применяют алюминий, сталь либо пластмассу.

http://youtu.be/Bdm0YSvntlE

Профиль выбирают прямоугольной либо круглой формы. В задачи 1-й конструкции входит предотвращение аэродинамической потери. Прямоугольный профиль легко монтируют в подвесной потолок. Если вентиляция предусматривает установку гибкого воздуховода, тогда производится его армирование. Для этого применяют стальную проволоку. Фланцы, предусмотренные в воздуховодах, предназначены для герметичного и качественного монтажа вентиляции.
