Как обустраивается шумоизоляция воздуховодов вентиляции?

Дата: 02.06.2015
Просмотров: 439
Комментариев:
Рейтинг: 64
Комментариев:
Рейтинг: 64
Оглавление: [скрыть]
  • Почему шумит воздуховод?
  • Ошибки проектирования шумоизоляции
  • Материалы для шумоизоляции
    • Варианты изготовления звукоизоляционных материалов

При работе вентиляционных систем может раздаваться шум. Почему же он возникает, как его устранить? Поможет в этом шумоизоляция вентиляции. Только с учетом всех требований и возможных проблем можно создать качественную шумоизоляцию, которая сделает работу вентиляционной системы тихой и комфортной.

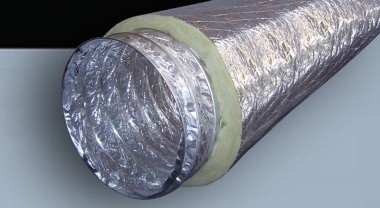

Шумоизолированный воздуховод

Чтобы при работе вентиляции шум не попадал в помещения воздуховод нужно шумоизолировать.

Почему шумит воздуховод?

Вентиляция может шуметь по различным причинам. Источники можно условно разделить на 3 большие группы:

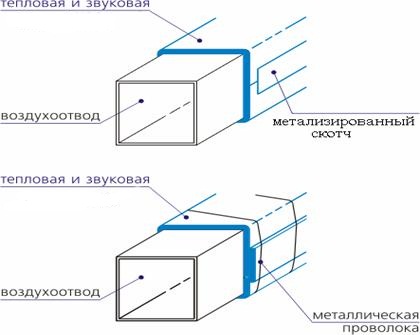

Схема шумоизоляции воздуховода

Схема шумоизоляции воздуховода.

  1. Шумы, причиной которых является работающее оборудование, т.е. вентиляторные конвекторы, системы кондиционирования воздуха, тепловые насосы, системы очистки воздуха и другое оборудование. Все звуки во время работы системы передаются по приточно-вытяжным воздуховодам. Они могут быть довольно громкими, мешая нормальной жизнедеятельности. Исправить ситуацию может шумоизоляция, но о ее наличии важно позаботиться сразу, плюс не прокладывать трубы над жилыми помещениями.
  2. Звуки, которые образуются при работе установленного вибрационного оборудования. Источниками подобных звуков являются водоохладители, вентиляторы, которые во время своей работы вызывают вибрирование. Шумы передаются на стенки устройств и труб, легко распространяются по всем помещениям. Если для установки оборудования применялись трубы со стенками, жесткость которых небольшая, вибрации будут сильными.
  3. Самогенерируемые шумы появляются во время прохождения воздушных потоков через различные элементы системы. Например, через заслонки, воздухораспределители, колена, систему разветвлений.
Вернуться к оглавлению

Ошибки проектирования шумоизоляции

Когда проектируется вентиляция, могут допускаться определенные ошибки. Они и являются причиной возникновения шумов. Ошибок допускается несколько, но лучше все заранее предусмотреть. Подходить к решению задачи необходимо комплексно, начинать следует с расчета мощности вентиляторов, выбора схемы прокладки воздуховодов, определения размеров и вида труб. Важно сразу определить, где будут находиться заслонки, разветвления, колена для прокладки.

Шумоизоляция воздуховода

Для вентиляционной системы требуется устройство особой вибрационной защиты, которая позволит исключить появление сильного шума.

Если не учесть всех особенностей прокладки системы, то акустические характеристики будут нарушены, появится шум во время эксплуатации. Он не доставляет удобства проживающим в доме. Чтобы избавиться от него, некоторые вентиляцию начинают отключать либо снижать ее мощность. В итоге вентилирование помещений получается недостаточным, а отсюда скопление влаги, образование плесени.

Аналогичная ситуация наблюдается при прохождении воздушных масс между фальшпотолками и перекрытиями. В таком случае система должна быть переделана, так как звукоизоляция потолка уже не поможет. Специалисты советуют выполнять монтаж воздуховода над нежилыми помещениями, где звуки работающей вентиляции особого значения не имеют. Например, прокладка возможна над кухнями, санузлами, коридорами, кладовками. Если это невозможно, то необходимо применять воздуховоды с более толстыми стенками, использовать овальные либо круглые трубы со специальными шумоизоляционными материалами. Дополнительно можно использовать софиты, собранные из гипсовых панелей, для шумоизоляции вентиляции.

Для любой вентиляционной системы требуется особая вибрационная защита, которая позволяет исключить появление высокого уровня шума. Для соединений рекомендуется применять гибкие шланги, так как они не издают таких громких звуков во время работы оборудования. Шумы появляются по причине того, что в воздуховоде образуется высокая скорость воздушного потока. Поэтому рекомендуется использовать специальные трубы больших размеров, они позволяют скорость воздушного потока значительно снизить. Турбулентность воздуха может появиться в любой точке установленной вентиляционной системы. Если не предпринять специальных мер по звукоизоляции, то высокий уровень шума будет доставлять много неудобств.

Вернуться к оглавлению

Материалы для шумоизоляции

При выборе звукоизоляции необходимо основной упор делать на эффективность материалов. Еще во время проектирования предусмотреть, как именно будут изолированы воздуховодные трубы. Сегодня производителями предлагаются различные варианты звукоизоляции. В продаже есть органическое стекло со специальной антибактериальной обработкой. Для звукоизоляции применяется каучук, вспененный полиэтилен. Лучше всего использовать волокнистые материалы, они наиболее эффективны для шумоизоляции воздуховодов вентиляции. Их структура отрытая, пористая, они отлично маскируют громкий звук во время работы системы.

Специалисты рекомендуют применять материалы из стекловолокна. Все воздуховодные трубы еще во время монтажа необходимо плотно обернуть матами из стекловолокна по наружной стороне. Если для системы вентиляции используется воздуховод квадратного либо прямоугольного сечения, то намного удобнее будет использовать не маты, а специальные панели. Своими руками обустроить качественную шумоизоляцию сложно, лучше всего сразу пригласить специалистов.

Звукоизоляционный ламелл-мат

Во время установки ламелл-маты не сминаются и не образуют заломов даже когда нужно монтировать их на поверхность труб круглого сечения.

Чтобы шумоизолировать воздуховод, можно воспользоваться звукоизоляционными ламелл-матами, которые обладают многочисленными достоинствами. Во время установки они не сминаются, не образуют заломов даже в том случае, когда необходимо монтировать их на изогнутую поверхность труб круглого сечения. Обычные шумоизоляционные материалы имеют продольное расположение волокон, поэтому во время обматывания круглой трубы образуются заломы, материал уже не примыкает к поверхности плотно. Для устранения дефектов необходимо использовать дополнительный обжим, в противном случае эффективной шумоизоляции уже не получится.

Устранить шум в данном случае можно, увеличив толщину материала, но это приведет к увеличению стоимости всей звукоизоляции вентиляционной системы.

Если шумоизоляция выполняется из ламелл-матов, то таких недостатков нет. Все волокна в этом материале имеют вертикальную ориентацию, во время установки заломов не образуется. Сравнить этот материал можно со стекловатой, которая легко укладывается, плотно примыкая к воздуховодным трубам.

Вернуться к оглавлению

Варианты изготовления звукоизоляционных материалов

Процесс изготовления ламелл-матов может осуществляться в 2-х вариантах:

  1. Каменная вата нарезается на бруски, после чего наклеивается на специальную фольгу, соблюдая поворот материала в 90 градусов. Процесс технологически считается трудоемким, сегодня он применяется крайне редко. Да и стоимость материала, изготовленного по такому методу, слишком высокая.
  2. Для изготовления применяется кримпинг, вертикальная ориентация волокон получается за счет проведения специальных операций. Здесь исключены операции нарезки брусков и последующего их приклеивания на фольгу.

Шумоизоляция воздуховодов — процесс обработки воздуховода выбранным звукоизоляционным материалом. За счет обустройства шумоизоляции можно избежать неприятного шума, дискомфорта во время работы вентсистем. Звукоизоляционные материалы отличаются по качеству, стоимости, вариантам монтажа.
