Бандажное соединение воздуховодов в системе вентиляции

Дата: 31.05.2015
Просмотров: 407
Комментариев:
Рейтинг: 81
Комментариев:
Рейтинг: 81
Оглавление: [скрыть]
  • Принцип монтажа бесфланцевого бандажного соединения
  • Монтаж сетей вентиляции с бандажным соединением

При устройстве систем бытовой вентиляции целесообразнее использование воздуховодов круглого сечения. Их воздухонепроницаемость выше, чем у сетей из прямоугольных элементов. Стоимость труб с такой конфигурацией на 65% меньше из-за более простой технологии изготовления. Они выдерживают большее давление благодаря обтекаемой форме и проще в монтаже.

Круглые трубы для воздуховода

Наиболее популярными и практичными являются воздуховоды круглого сечения.

Основные типы соединений круглых воздуховодов – фланцевые, бесфланцевые и сварные. Бесфланцевые широко применяются по причине снижения трудозатрат при их монтаже и сокращения расхода крепежных деталей. К бесфланцевым способам сборки сетей вентиляции, воздушного отопления и кондиционирования круглого сечения относится бандажное соединение.

Принцип монтажа бесфланцевого бандажного соединения

Приспособления для соединения воздуховодов

Приспособления для соединения воздуховодов.

Бандаж в качестве соединительного элемента используется при сборке воздуховодов диаметром 100-630 мм с отбортовкой на торцах. Кольцо для бандажного соединения имеет тавровую (треугольную) форму и приваренные на концах уголки с отверстиями. Изготавливается соединительный элемент из стали (0,8-1,5 мм). После изготовления деталь покрывается грунтовкой.

Для стыковки этим способом труб в звенья используются:

Воздуховоды стыкуют, не снимая кольцо с отбортовки первой трубы, а лишь освободив его от болтового соединения. Борта второй трубы заводят в ручей бандажа.

Бандаж насаживается на сведенные борта стыкуемых воздуховодов, концы его стягиваются с использованием фиксаторного ключа или струбцины. В совмещенные отверстия на концах бандажа вставляют болт и закручивают гайку. Фиксатор после затягивания болтового соединения снимают. После сборки укрупненных секторов приступают к монтажу воздуховодов по запроектированной линии.

Схема бандажного соединения воздуховодов

Схема бандажного соединения воздуховодов.

Торцы воздуховодов для бандажного соединения не укреплены фланцами и требуют внимательности при перемещении, разгрузке и монтаже. При транспортировке вентиляционных труб на отбортовку надевают бандажные элементы, чтобы избежать деформации торцевой части.

Соединительные кольца осматриваются перед монтажом. Они не должны иметь трещин, искривлений, дефектов, снижающих герметичность стыков и эксплуатационные качества. На торцевых участках, в местах установки бандажей продольные швы труб должны быть закреплены точечной сваркой. Для воздуховодов диаметром 100-250 мм применяются бандажи из двух сегментов, изготовленных штамповкой.

Герметизация бандажных соединений вентиляционных каналов производится закладкой в паз колец специальной мастики или другого уплотнительного материала. Например, применяется мастика «Бутэпрол», которая перед заполнением желоба в кольцах разогревается до 50°С для придания материалу большей вязкости.

При эксплуатации уплотнитель сохраняет герметизирующие свойства при температуре от -50 до +70°С. Материал должен быть использован в течение года после изготовления. В желоб может вставляться лента «Герлен». С края ленты снимается защитная бумага, полоса наклеивается на стык отбортовок с нахлестом 2-3 см.

Вернуться к оглавлению

Монтаж сетей вентиляции с бандажным соединением

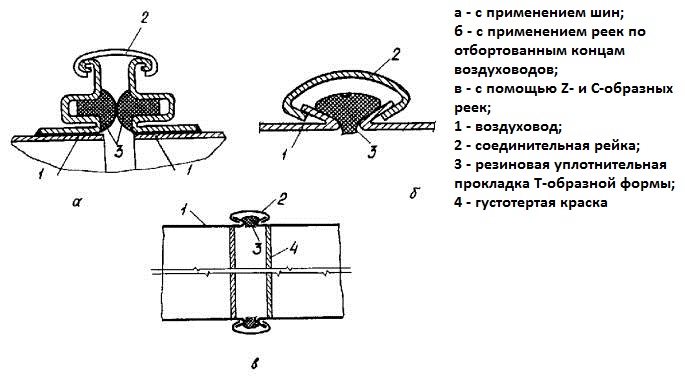

Бесфланцевые реечные соединения воздуховодов

Бесфланцевые реечные соединения воздуховодов.

Перед началом монтажных работ составляется комплектовочная ведомость с указанием количества и длины сборочных блоков, наименований и состава фасонных деталей. Устанавливаются леса, монтажные вышки или подмости. Монтируются грузоподъемные устройства. Производится тщательная разметка трассы, подготовка отверстий в конструкциях, монтируются крепежные элементы.

Если вентиляция в здании монтируется с бесфланцевым соединением элементов, крепеж для круглых приточных и вытяжных воздуховодов диаметром менее 0,4 м должен располагаться на расстоянии друг от друга не более 4 м. Расстояние от края круглых воздуховодов до стены или колонны должно составлять 50 мм.

При креплении масса звеньев воздуховодных сетей не должна передаваться на вентоборудование.

Не допускается подвески закреплять к бандажному соединению. Хомут должен плотно охватывать корпус воздуховода. Крепежные хомуты изготавливаются из металлической полосы шириной 300 мм.

Для подвесок применяются тяги из прута диаметром 12 мм с метрической резьбой. Используются регулируемые подвески – талрепы. Кронштейны для прокладки труб, соединенных с использованием бандажа, заглубляются в стены или пристреливаются монтажным пистолетом. Внутри здания вентиляционные сети устанавливаются в межферменном пространстве, крепятся к колоннам, стенам. Прокладка воздуховодов может производиться над подвесным потолком.

http://youtu.be/f3eVafb7t_E

При монтаже бандажных соединений металлоемкость конструкции снижается в 5 раз в сравнении с использованием фланцев. Но затраты на изготовление последних и, соответственно, стоимость меньше. Применение бесфланцевого соединения на бытовых объектах обходится дороже. Способ крепления труб, соединенных бандажом, позволяет легко демонтировать участки сети при проведении реконструкции вентиляционной системы.
